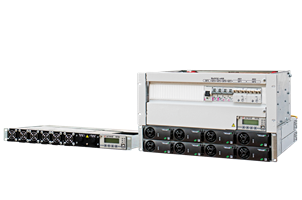

Установки питания 60 В
Группа компаний «Штиль» изготавливает и реализует установки электропитания постоянного тока напряжением 60 В. Выходная мощность устройств варьируется от 350 Вт до 40 кВт. Установки питания 60 В предназначены для обеспечения бесперебойной работы оборудования в индустрии информационных технологий, отрасли связи, промышленной автоматике, на транспорте и в энергетике.
Они получают электропитание от стандартной однофазной электросети переменного тока и обеспечивают подключенное оборудование постоянным напряжением 60 В высокого качества. В случае перебоев в питающей электросети работа защищаемого оборудования поддерживается за счет аккумуляторных батарей. Группа компаний «Штиль» производит установки питания 60 В трех типов: компактные, встраиваемые и шкафные.
Активная мощность, кВт: 1,05
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220
Номинальное выходное напряжение постоянного тока, В: 60
Максимальный выходной ток, А: 17,4 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS60-0015 отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 17,4 А, максимальная выходная мощность – 1050 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS60-0015 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0015 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0015 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS60-0015 (1/0350-1U) | 1 | 5,8 | 350 | 5 |
| PS60-0015 (2/0350-1U) | 2 | 11,6 | 700 | 6,5 |
| PS60-0015 (3/0350-1U) | 3 | 17,4 | 1050 | 8 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS60-0015 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Активная мощность, кВт: 8
Форм-фактор: в стойку (компактные)
Номинальное входное переменное напряжение, В: 220/230
Номинальное выходное напряжение постоянного тока, В: 60
Максимальный выходной ток, А: 120 (при установке в изделие 4-х источников питания (выпрямителей), при Uвх>185 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS60-0120 отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 120 А, максимальная выходная мощность – 8000 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS60-0120 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 2U, глубина – 400 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0120 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0120 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS60-0120 (1/2000) | 1 | 30 | 2000 | 15 |
| PS60-0120 (1/2000) | 2 | 60 | 4000 | 17 |
| PS60-0120 (1/2000) | 3 | 90 | 6000 | 19 |
| PS60-0120 (1/2000) | 4 | 120 | 8000 | 21 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS60-0120 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.
Активная мощность, кВт: 16
Форм-фактор: в стойку (встраиваемые)
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 60
Максимальный выходной ток, А: 240 (при установке в изделие 8 источников питания (выпрямителей), при Uвх>185 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания модели PS60-0240 отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 240 А, максимальная выходная мощность – 16000 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS60-0240 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 6U, глубина – 383 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0240 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0240 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS60-0240 (1/2000-6U) | 1 | 30 | 2000 | 21 |
| PS60-0240 (2/2000-6U) | 2 | 60 | 4000 | 23 |
| PS60-0240 (3/2000-6U) | 3 | 90 | 6000 | 25 |
| PS60-0240 (4/2000-6U) | 4 | 120 | 8000 | 27 |
| PS60-0240 (5/2000-6U) | 5 | 150 | 10000 | 29 |
| PS60-0240 (6/2000-6U) | 6 | 180 | 12000 | 31 |
| PS60-0240 (7/2000-6U) | 7 | 210 | 14000 | 33 |
| PS60-0240 (8/2000-6U) | 8 | 240 | 16000 | 35 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS60-0240 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удалённый мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырёх таких модулей.
Активная мощность, кВт: 40
Форм-фактор: шкафной
Номинальное входное переменное напряжение, В: 220/380
Номинальное выходное напряжение постоянного тока, В: 60
Максимальный выходной ток, А: 600 (при установке в изделие 20 источников питания (выпрямителей), при Uвх>285 В)
Наличие встроенных батарей: нет
Гарантийный срок, мес: 24
Установка электропитания шкафного исполнения PS60-0600 отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 600 А, максимальная выходная мощность – 40000 Вт. Отличительной особенностью установок является работа в широком диапазоне входного напряжения переменного тока – 85-300 В. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS60-0600 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафу высотой 36U. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0600 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0600 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт |
| PS60-0600 (4/2000) | 4 | 120 | 8000 |
| PS60-0600 (8/2000) | 8 | 240 | 16000 |
| PS60-0600 (12/2000) | 12 | 360 | 24000 |
| PS60-0600 (16/2000) | 16 | 480 | 32000 |
| PS60-0600 (20/2000) | 20 | 600 | 40000 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Модель установки питания PS60-0600 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удалённый мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырёх таких модулей.
