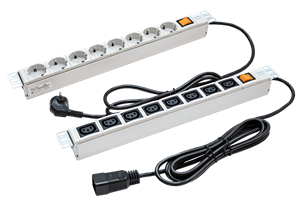

Блоки розеток для ИБП серии "PDU"
Блоки розеток серии PDU (англ. Power Distribution Unit) предназначены для распределения электропитания от ИБП стоечного исполнения мощностью 1-3 кВА между активным оборудованием с номинальным напряжением 220 В и суммарным током не более 16 А.
Блоки розеток PDU имеют прочный корпус, выполненный из огнестойкого пластика и анодированного алюминия. Устройство монтируются в 19-дюймовые телекоммуникационные и электротехнические шкафы и позволяют подключить до 8 различных нагрузок. Помимо ИБП, распределение питание может осуществлять от модулей внешнего байпаса серии EBM, имеющих выходные разъёмы С19 или Schuko, а также от модулей распределения серии PDM с литерой «S».
Совместимость: однофазные ИБП SR1102L и SR1103L, модули внешнего байпаса и модули распределения с выходным разъёмом С19
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Блок розеток PDU-8xSсhuko-С20 необходим для безопасного и комфортного распределения электропитания от ИБП «Штиль» SR1102L и SR1103L стоечного исполнения мощностью 2 и 3 кВА между подключённой нагрузкой. Помимо ИБП, распределение питание может осуществлять от модулей внешнего байпаса серии EBM, имеющих выходные разъёмы С19, а также от модулей распределения серии PDM с литерой «S». Блок розеток PDU-8xSсhuko-С20 подключается к разъёму С19 указанного оборудования с помощью сетевого шнура с вилкой С20.
Совместимость: однофазные ИБП SR1102L и SR1103L, модули внешнего байпаса и модули распределения с выходным разъёмом С19
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Блок розеток PDU-8xC13-C20 необходим для безопасного и комфортного распределения электропитания от ИБП «Штиль» SR1102L и SR1103L стоечного исполнения мощностью 2 и 3 кВА между подключённой нагрузкой. Помимо ИБП, распределение питание может осуществлять от модулей внешнего байпаса серии EBM, имеющих выходные разъёмы С19, а также от модулей распределения серии PDM с литерой «S». Блок розеток PDU-8xC13-C20 подключается к разъёму С19 указанного оборудования с помощью сетевого шнура с вилкой С20.
Совместимость: однофазные ИБП SR1101L и SR1101SL, модули внешнего байпаса и модули распределения с выходной розеткой Schuko
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Блок розеток PDU-8xSchuko-Schuko необходим для безопасного и комфортного распределения электропитания от ИБП «Штиль» SR1101L и SR1101SL стоечного исполнения мощностью 1 кВА между подключённой нагрузкой. Помимо ИБП, распределение питание может осуществлять от модулей внешнего байпаса серии EBM, имеющих выходные розетки Schuko, а также от модулей распределения серии PDM с литерой «S». PDU-8xSchuko-Schuko подключается к розеткам Schuko указанного оборудования с помощью сетевого шнура с вилкой Schuko.
Совместимость: однофазные ИБП SR1101L и SR1101SL, модули внешнего байпаса и модули распределения с выходной розеткой Schuko
Форм-фактор: в стойку
Гарантийный срок, мес: 24
Блок розеток PDU-8xC13-Schuko необходим для безопасного и комфортного распределения электропитания от ИБП «Штиль» SR1101L и SR1101SL стоечного исполнения мощностью 1 кВА между подключённой нагрузкой. Помимо ИБП, распределение питание может осуществлять от модулей внешнего байпаса серии EBM, имеющих выходные розетки Schuko, а также от модулей распределения серии PDM с литерой «S». PDU-8xC13-Schuko подключается к розеткам Schuko указанного оборудования с помощью сетевого шнура с вилкой Schuko.
Особенности блоков розеток
Блоки розеток серии PDU могут устанавливаться тремя способами:
- горизонтально – в стойку шириной 19” с помощью входящих в комплект поставки кронштейнов;
- вертикально – на направляющие стойки с помощью угловых кронштейнов (приобретаются дополнительно);
- вертикально – в лотки Zero-U c помощью фигурной шайбы (приобретаются дополнительно).
Они обладают следующими особенностями:
- прочным корпусом высотой 1U с 8 розетками SCHUKO или 8 разъемами С13 (в зависимости от модели);
- кабелем питания 3х1,5 мм² длиной 1,8 м с вилкой SCHUKO или С20 (в зависимости от модели);
- номинальным током 16 А;
- двухполюсным выключателем с подсветкой включенного состояния;
- надежностью выключателя при коммутируемой мощности 250 В/16 А – 10000 циклов;
- розетками, соединенными в блок шинами электропитания.
Внимание!
Блоки розеток могут подключаться к источнику напряжения двумя способами: к разъему С19 c помощью сетевого шнура с вилкой С20 или к розетке Schuko c помощью сетевого шнура с вилкой Schuko. Первый способ используется при распределении бесперебойного питания от ИБП «Штиль» SR1102L, SR1103L или модуля внешнего байпаса EBM-03-RС, имеющих выходной разъем С19, а второй – для распределения питания от ИБП «Штиль» SR1101L/SR1101SL или модулей внешнего байпаса серии EBM с выходной розеткой Shuko.
