Батарейные комплекты для стеллажей
Батарейные комплекты предназначены для надежного подключения аккумуляторных батарей к моделям ИБП. Комплекты представляют собой набор перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM». С помощью данных кабелей выполняется расключение АБ в батарейных стеллажах серии «BS» и «MBS» для подключения батарей на 26-250 Ач к моделям ИБП «Штиль» мощностью 1-20 кВА.
Совместимость: батарейный стеллаж BS-01
Батарейный комплект S-01-1 необходим для подключения батарейного стеллажа с аккумуляторными батареями к ИБП мощностью 1 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже BS-01.

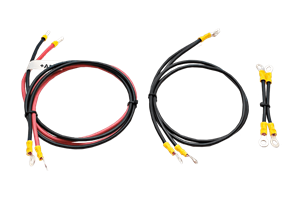

Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 33, 40, 55, 65, 75 Ач. Разъёмы для подключения – М6.
Совместимость: батарейный стеллаж BS-01
Батарейный комплект S-01-2 необходим для подключения батарейного стеллажа с аккумуляторными батареями к ИБП мощностью 1 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже BS-01.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100, 120 Ач. Разъёмы для подключения – М8.
Совместимость: батарейный стеллаж MBS-04
Батарейный комплект S-01-3 необходим для подключения батарейного стеллажа MBS-04 с аккумуляторными батареями к ИБП мощностью 1 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 150, 200, 250 Ач. Разъемы для подключения – М8.
Совместимость: батарейный стеллаж BS-01
Батарейный комплект S-02-1 необходим для подключения батарейного стеллажа с аккумуляторными батареями к ИБП мощностью 2 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже BS-01.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 33 и 40 Ач. Разъемы для подключения – М6.
Совместимость: батарейный стеллаж MBS-02
Батарейный комплект S-02-2 необходим для подключения батарейного стеллажа MBS-02 с аккумуляторных батарей к ИБП мощностью 2 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-02.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 55, 65 и 75 Ач. Разъёмы для подключения – М6.
Совместимость: батарейный стеллаж MBS-02, MBS-04
Батарейный комплект S-02-3 необходим для подключения батарейных стеллажей MBS-02 или MBS-04 с аккумуляторными батареями к ИБП мощностью 2 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-02 или MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100 Ач (для стеллажа MBS-02) или 120, 150, 200 Ач (для стеллажа MBS-04). Разъемы для подключения – М8.
Совместимость: батарейный стеллаж BS-01
Батарейный комплект S-03-1 необходим для подключения батарейного стеллажа BS-01 с аккумуляторными батареями к ИБП мощностью 3 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже BS-01.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 26 Ач. Разъёмы для подключения – М5.
Совместимость: батарейные стеллажи MBS-01, MBS-02, MBS-03
Батарейный комплект S-03-2 необходим для подключения батарейного стеллажа с аккумуляторными батареями к ИБП мощностью 3 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-01, MBS-02 или MBS-03.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 33, 40 Ач (для стеллажа MBS-01), 55, 75 Ач (для стеллажа MBS-02) и 65 Ач (для стеллажа MBS-03). Разъёмы для подключения – М6.
Совместимость: батарейные стеллажи MBS-03, MBS-04
Батарейный комплект S-03-3 необходим для подключения батарейных стеллажей MBS-03 или MBS-04 с аккумуляторными батареями к ИБП мощностью 3 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-03 или MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100 Ач (для стеллажа MBS-03) и 120, 150 Ач (для стеллажа MBS-04). Разъемы для подключения – М8.
Совместимость: батарейные стеллажи MBS-02
Батарейный комплект S-10-1 необходим для подключения батарейного стеллажа MBS-02 с аккумуляторными батареями к ИБП мощностью 10 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-02.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 26 Ач. Разъемы для подключения – М5.
Совместимость: батарейные стеллажи MBS-04
Батарейный комплект S-10-2 необходим для подключения батарейного стеллажа MBS-04 с аккумуляторными батареями к ИБП мощностью 10 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 33, 40, 55, 75 Ач. Разъемы для подключения – М6.
Совместимость: батарейные стеллажи MBS-03
Батарейный комплект S-10-3 необходим для подключения батарейного стеллажа MBS-03 с аккумуляторными батареями к ИБП мощностью 6 и 10 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже – 2 х MBS-03.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 65 Ач. Разъемы для подключения – М6.
Совместимость: батарейные стеллажи MBS-03, MBS-04
Батарейный комплект S-10-4 необходим для подключения батарейных стеллажей MBS-03 или MBS-04 с аккумуляторными батареями к ИБП мощностью 6 и 10 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже – 2 х MBS-03 или 2 х MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100 Ач (для 2 х MBS-03) или 120, 150 Ач (для 2 х MBS-04). Разъемы для подключения – М8.
Совместимость: батарейный стеллаж MBS-02
Батарейный комплект S-20-1 необходим для подключения батарейного стеллажа MBS-02 с аккумуляторными батареями к ИБП мощностью 15 и 20 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-02.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 26 Ач. Разъемы для подключения – М5.
Совместимость: батарейный стеллаж MBS-04
Батарейный комплект S-20-2 необходим для подключения батарейного стеллажа MBS-04 с аккумуляторными батареями к ИБП мощностью 20 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 33, 40, 55, 75 Ач. Разъемы для подключения – М6.
Совместимость: батарейный стеллаж MBS-03
Батарейный комплект S-20-3 необходим для подключения батарейного стеллажа MBS-03 с аккумуляторными батареями к ИБП мощностью 15 и 20 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже – 2 х MBS-03.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 65 Ач. Разъемы для подключения – М6.
Совместимость: батарейные стеллажи MBS-03, MBS-04
Батарейный комплект S-20-4 необходим для подключения батарейного стеллажа MBS-03 или MBS-04 с аккумуляторными батареями к ИБП мощностью 15 и 20 кВА. С помощью данных кабелей выполняется расключение АБ в стеллаже – 2 х MBS-03 или 2 х MBS-04.
Комплект состоит из перемычек между батареями и между полками в стеллаже, а также проводов от АБ к модулю защиты батарей «BPM».
Применяемые АБ – 90, 100 Ач (для 2 х MBS-03) и 120, 150 Ач (для 2 х MBS-04). Разъемы для подключения – М8.
