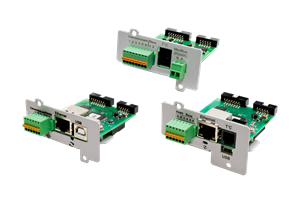

Карты мониторинга ИБП и инверторных стабилизаторов

Расширенная линейка карт мониторинга (плат расширения интерфейсов) разработана для проведения локальной/удаленной настройки и контроля основных параметров следующих линеек ИБП: однофазных моделей серий «ST», «SR», «SW», «STR» мощностью 1-10 кВ, моделей с трехфазным входом и однофазным выходом мощностью 10, 15 и 20 кВА, трехфазных моделей серий «ST» и «SМ».
Для выбора доступны пять моделей карт мониторинга серии IC (англ. Interface Card): IC-RS232/Dry Contacts, IC-SNMP/Web, IC-SNMP/mini-USB, IC-Modbus/Dry Contacts и IC-SNMP/Dry contacts. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, Modbus, Web, SNMP, SMTP, протокол «Штиль» и др.

Плата расширения интерфейсов (карта мониторинга) «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1 - 10 кВА.
Характеристики кратко:
Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
Поддерживаемые интерфейсы | Ethernet, USB, «сухие» контакты, RS-485 |
Поддерживаемые протоколы | Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль |
Уведомления | trap-сообщения, e-mail |
Гарантийный срок, мес | 24 |

Плата расширения интерфейсов (карта мониторинга) «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1 - 10 кВА.
Характеристики кратко:
Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
Поддерживаемые интерфейсы | Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C |
Поддерживаемые протоколы | Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль |
Уведомления | trap-сообщения, e-mail |
Гарантийный срок, мес | 24 |

Плата расширения интерфейсов (карта мониторинга) «Штиль» IC-Modbus/Dry contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.
Плата IC-Modbus/Dry contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.
Характеристики кратко:
Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
Поддерживаемые интерфейсы | RS-485, выходные и входные «сухие» контакты, 4P4C |
Поддерживаемые протоколы | Modbus RTU/ Штиль |
Гарантийный срок, мес | 24 |

Плата расширения интерфейсов (карта мониторинга) «Штиль» IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.
На фронтальной панели платы расширения расположены разъемы:
- DB-9 интерфейса RS-232;
- сигнализация – «сухие» нормально замкнутые выходные контакты:
- 1 – сигнал общей аварии;
- 2 – работа ИБП/стабилизатора в режиме байпас;
- 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
- 4 – общий.
Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
- Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
- проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».
Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
Характеристики кратко:
Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
Поддерживаемые интерфейсы | RS-485, выходные и входные «сухие» контакты |
Поддерживаемые протоколы | Megatec/ Штиль |
Гарантийный срок, мес | 24 |

Плата расширения интерфейсов (карта мониторинга) «Штиль» IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L), а также всех моделей трехфазных ИБП серий ST и SМ.
На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
- 2 входных плюс общий – для мониторинга внешних подключений через ИБП;
- 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.
Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих»контактов.
Характеристики кратко:
Совместимость | ИБП ST3115L и ST3120L, трехфазные ИБП |
Поддерживаемые интерфейсы | Ethernet, «сухие» контакты |
Поддерживаемые протоколы | SNMP |
Гарантийный срок, мес | 24 |
Особенности карт мониторинга
Карты мониторинга представляют собой компактные электронные устройства, которые оснащены следующими интерфейсами:
- RS-232;
- порт mini-USB или USB;
- «сухие» контакты;
- Ethernet-адаптер;
- RS-485.
В некоторых моделях установлен цифровой датчик температуры (TS-1), благодаря которому возможна организация мониторинга температуры воздуха внутри или около ИБП.
Карты инсталлируются во внутренний слот ИБП. После их установки настройка и контроль состояния оборудования могут быть проведены через WEB-интерфейс, а также с помощью специализированного ПО «Shtyl Device Manager».
