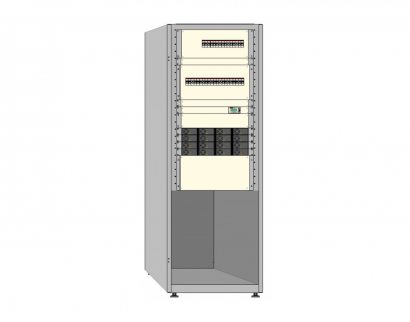

Установка питания PS60-0600 (от 8000 до 40000 Вт)
Преимущества установки питания PS60-0600
Отличные технические характеристики
- диапазон входного переменного напряжения – 85-300 В;
- диапазон выходного постоянного напряжения – 55-73 В;
- входной коэффициент мощности – 0,99 при 100% нагрузке;
- максимальный выходной ток – до 600 А;
- допустимый диапазон входной частоты 45-65 Гц;
- КПД – не менее 95%.
Функциональность и надёжность
- модульная конструкция (установка от 4 до 20 выпрямителей);
- «горячая» замена выпрямителей;
- защита от «глубокого» разряда и контроль температуры АБ;
- расширенный контроль и управление изделием и АБ;
- электронная система защиты c автоматическим восстановлением;
- срок службы – не менее 20 лет.
Технические характеристики установки питания PS60-0600
| Общие | |
| Активная мощность, кВт | 40 |
| Форм-фактор | в стойку (встраиваемые) |
| Страна производитель | Россия |
| Входные характеристики | |
| Тип входной сети | однофазная/трёхфазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220/380 |
| Номинальное входное переменное напряжение, В | 85-300 (в диапазоне 85-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-66 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 232 (при установке в изделие 20 источников питания (выпрямителей)) |
| Выходные характеристики | |
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 60 |
| Диапазон выходного напряжения постоянного тока, В | 55-73 |
| Максимальный выходной ток, А | 600 (при установке в изделие 20 источников питания (выпрямителей), при Uвх>285 В) |
| КПД, % | не менее 95 |
| Аккумуляторные батареи (АБ) | |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | есть |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Защита | |
| Контакт заземления РЕ | есть |
| Перегрев | защита c автоматическим восстановлением |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Номинал предохранителей защиты нагрузки, А | 10, 16, 32, 63, 100 (по 2 шт.) |
| Номинал предохранителей защиты АБ, А | 400 |
| Панель управления и интерфейсы | |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | есть |
| Ethernet | опция |
| RS-485 | есть |
| Сухие контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +75 |
| Срок службы, лет | не менее 20 |
| Срок хранения, лет | 2 |
| Наработка на отказ, ч | не менее 150 000 |
| Среднее время восстановления, ч | не более 1 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 600х600х1689 |
| Масса, кг | не более 250 (при установке в изделие 20 источников питания (выпрямителей)) |
| Цвет корпуса | серый |
Аксессуары
TCP/IP адаптер (Ethernet): 1 шт.
Контактор PLD (500А) для отключения неприоритетной нагрузки: 1 шт.
Комплект батарейных кабелей (сечение и длина определяются при заказе): до 4 шт.
Супервизор аккумуляторных батарей (контроль симметрии АБ либо поэлементный контроль АБ) – внешний модуль: до 4 шт.
Супервизор входной сети – внешний модуль: 1 шт.
Полка под оборудование: 1 шт.
Комплектация
Установка питания PS60-0600: 1 шт., в составе:
Источники питания (выпрямители) 60 В, 2000 Вт, 30 А: от 1 до 20 шт.
Контроллер «Штиль» PSC-200.03: 1 шт.
Модуль распределения 4U: 1 шт., в составе:
Автоматические выключатели защиты нагрузки 1Р 10 А: 2 шт.
Автоматические выключатели защиты нагрузки 1Р 16 А: 2 шт.
Автоматические выключатели защиты нагрузки 1Р 32 А: 2 шт.
Автоматические выключатели защиты нагрузки 1Р 63 А: 2 шт.
Автоматические выключатели защиты нагрузки 1Р 100 А: 2 шт.
Автоматические выключатели защиты АБ, 1Р 150 А: 2 шт.
Модуль LVD: 1 шт., в составе:
Контактор защиты АБ от «глубокого» разряда (контактор LVD), 500 А: 1 шт.
плавкие вставки (предохранители) защиты АБ 400 А: 2 шт.
Датчик температуры: 1 шт.
Шкаф 36U, 600х600 мм: 1 шт.
Руководство по эксплуатации: 1 шт.
ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания: 1 шт.
Упаковка: 1 шт.
