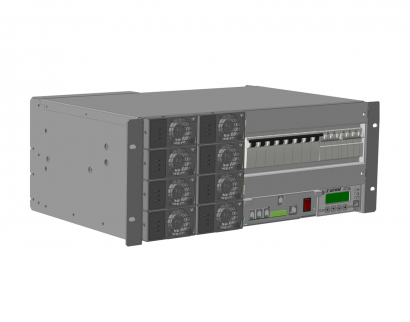

Установка питания PS48-0320-4U (от 2000 до 16000 Вт)

Артикул:
2384
Размеры:
358
x
483
x
177
Вес:
22
кг.
Нет в наличии
Количество:

Преимущества установки питания PS48-01320-4U

Отличные технические характеристики

  • диапазон входного переменного напряжения – 85-300 В;
  • диапазон выходного постоянного напряжения – 42-58 В;
  • входной коэффициент мощности – 0,99 при 100% нагрузке;
  • максимальный выходной ток – до 336 А;
  • допустимый диапазон входной частоты 45-65 Гц;
  • КПД – не менее 96,2%.

Функциональность и надёжность

  • модульная конструкция (установка от 1 до 8 выпрямителей);
  • «горячая» замена выпрямителей;
  • защита от «глубокого» разряда и контроль температуры АБ;
  • расширенный контроль и управление изделием и АБ;
  • электронная система защиты c автоматическим восстановлением;
  • срок службы – не менее 20 лет.

Технические характеристики установки питания PS48-0320-4U

Общие
Активная мощность, кВт 16
Форм-фактор в стойку (встраиваемые)
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная сеть переменного тока
Номинальное входное переменное напряжение, В 220
Номинальное входное переменное напряжение, В 85-300 (в диапазоне 85 - 170 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 85 В)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 96 (при установке в изделие 8 источников питания (выпрямителей))
Выходные характеристики
Тип выходного напряжения постоянное
Номинальное выходное напряжение постоянного тока, В 48
Диапазон выходного напряжения постоянного тока, В 42-58
Действующее значение пульсаций, мВ не более 50
Максимальный выходной ток, А 336 (при установке в изделие 8 источников питания)
КПД, % 96,2
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Функционал управления АБ защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Защита
Перегрев защита c автоматическим восстановлением
Пониженное или повышенное входное напряжение защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А 10, 16, 25, 63
Номинал предохранителей защиты АБ, А 150
Панель управления и интерфейсы
Светодиодная индикация индикация основных состояний изделия
USB есть
Ethernet есть
Сухие контакты общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +50
Диапазон температуры хранения, °С от -40 до +70
Срок службы, лет не менее 20
Срок хранения, лет 2
Наработка на отказ, ч не менее 150 000
Среднее время восстановления, ч не более 1
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 358х483х177
Высота установки в стойку, U 4
Масса, кг не более 22 (при установке в изделие 8 источников питания)
Цвет корпуса серый

Аксессуары

Контактор PLD (80А) для отключения неприоритетной нагрузки: 1 шт.

Комплект батарейных кабелей (сечение и длина определяются при заказе): 2 комплекта

Супервизор аккумуляторных батарей (контроль симметрии АБ либо поэлементный контроль АБ) – внешний модуль: до 4 шт.

Супервизор входной сети – внешний модуль: 1 шт.

Комплектация

Установка питания PS48-0320-4U: 1 шт. , в составе:

   Источники питания (выпрямители) 48 В, 2000 Вт, 20 А: от 1 до 8 шт.

   Корзина для установки до 2-х выпрямителей 48 В, 2000 Вт: 4 шт.

   Автоматические выключатели защиты нагрузки 1Р 10 А: 2 шт.

   Автоматические выключатели защиты нагрузки 1Р 16 А: 2 шт.

   Автоматические выключатели защиты нагрузки 1Р 25 А: 3 шт.

   Автоматические выключатели защиты нагрузки 1Р 63 А: 1 шт.

   Автоматические выключатели защиты АБ 150 А: 2 шт.

   Контактор защиты АБ от «глубокого» разряда (контактор LVD), 250 А: 1 шт.

   Контроллер «Штиль» PSC-200.03.02: 1 шт., в составе:

       TCP/IP адаптер для мониторинга по каналу Ethernet: 1 шт.

    Датчик температуры: 1 шт.

Руководство по эксплуатации: 1 шт.

ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания: 1 шт.

Упаковка: 1 шт.
