Трёхфазный стабилизатор напряжения R48000-3S 380В
Конструктивные и функциональные возможности
Модель с электронной коммутацией R48000-3S по сравнению с моделью R48000-3 с релейной коммутацией имеет ряд существенных преимуществ. Электронные коммутаторы работают абсолютно бесшумно и в отличие от реле и имеют гораздо больший срок службы. Примененная технология двойного использования обмотки трансформатора “Double Coil” позволила снизить вес прибора более чем в два раза и при этом еще улучшить ряд характеристик стабилизации, снизив при этом цену на устройство. Размеры стабилизатора также существенно уменьшились. Использование новых схемотехнических решений позволило существенно увеличить перегрузочную способность стабилизатора. Теперь отключение при 100% перегрузке присходит через 5 сек., а не через 1 сек. как у модели R16000. С перегрузкой в 75% новый стабилизатор может работать до отключения 20 секунд, а с перегрузкой 30% - 1 минуту. Это существенно повышает устойчивость работы на сложные нагрузки с высокими пусковыми токами. Стабилизатор стал более надежен, что позволило нам увеличить гарантийный срок вдвое — до 2 лет.

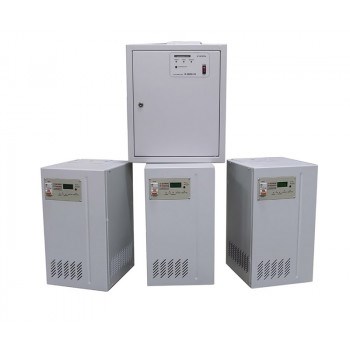

Данная модель состоит из 4-х основных частей: трех блоков стабилизации и блока коммутации.
Передняя панель блока стабилизации оснащается автоматическим выключателем электросети, индикационным табло и выключателем байпаса. На задней панели устанавливается клеммная колодка, которая позволяет подключать сетевой кабель блока коммутации.
Блок коммутации предназначен для подключения блоков стабилизации и нагрузки к трехфазной сети. Содержит выключатели сети и резерва (режим байпасс). Панель индикации отображает основные режимы и условия работы стабилизатора.
Конструктивные особенности трехфазного стабилизатора напряжения "Штиль" R48000-3S (жирным шрифтом выделены отличия новой тиристорной модели от релейной):
- напольный корпус;
- тороидальный силовой автотрансформатор (с медной обмоткой);
- двойная защита нагрузки от аварийно-высокого входного напряжения;
- автоматическое отключение автотрансформатора от сети при критических величинах входных напряжений с последующим автоматическим включением после снижения напряжения до безопасного уровня;
- интеллектуальный вентилятор — принудительное или естественное охлаждение в зависимости от нагрузки;
- дискретное (ступенчатое) регулирование выходного напряжения;
- высокая перегрузочная способность;
- тиристорные силовые ключи обеспечивают бесшумную работу;
- высокое быстродействие;
- возможность по заказу изготовления стабилизатора со сдвинутым вверх или вниз диапазоном;
- электронная защита от перегрева, короткого замыкания и перегрузки с автоматическим отключением;
- возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
- автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона;
- ручной сервисный байпас;
- входной и выходной фильтр высокочастотных сетевых помех;
- светодиодные и цифровые индикаторы, отображающие основные параметры (входное и выходное напряжение, мощность нагрузки), светодиодная индикация режимов работы;
- клеммные колодки для подключения сети и нагрузки;
- Уменьшенные в два раза массогабаритные характеристики
Технические характеристики стабилизатора R48000-3S 380В
| Входные параметры | |
| Частота входной сети: | 50 Гц ±2 Гц |
| Диапазон входных напряжений: | 179...249 В |
| Тип входной сети: | трехфазная |
| Номинальное входное напряжение (по фазе): | 220 В |
| Выходные параметры | |
| Номинальная мощность: | 16/48 кВА |
| КПД, не менее: | 98% |
| Номинальное выходное напряжение (по фазе): | 220 В |
| Диапазон выходных напряжений (по фазе): | 211...229 В |
| Сервисные функции и защита | |
| Защита от перегрузки и КЗ: | Электронная и автоматический выключатель |
| Байпас: | есть |
| Фильтр: | Входной/выходной |
| Соответствие стандартам | |
| Сертификат соответствия | №РОСС RU.МЕ06.В02631 |
| Гарантийный срок эксплуатации | 24 мес. |
| Индикация и сигнализация | |
| Индикация основных режимов работы | есть |
| Цифровая индикация напряжений и мощности | есть |
| Массо-габаритные характеристики | |
| Габаритные размеры (ДхШхВ): | 3х(320x280 x505) +1х(200 х400х470) мм |
| Масса, не более: | 127 кг |
| Подключение | |
| К сети: | Клеммник |
| Нагрузки: | Клеммник |
| Климатическое исполнение | |
| ГОСТ 15150 | УХЛ 4.2 |
| Температура окружающей среды | +1…+40 °С |
| Механические воздействия (ГОСТ 17516.1): | М1 |
Гарантия
Гарантийный срок устанавливается производителем и указывается в руководстве по эксплуатации. Исчисляется со дня продажи в пределах гарантийного срока хранения. Гарантийный срок хранения изделия также указывается в руководстве по эксплуатации и исчисляется со дня изготовления.
В течение гарантийного срока эксплуатации в случае нарушения работоспособности изделия по вине предприятия-изготовителя потребитель имеет право на бесплатный ремонт или замену товара. При ремонте гарантийный срок эксплуатации продлевается на время нахождения изделия в ремонте.
