Стабилизатор напряжения IS3500RT (3500 ВА)
Инверторный стабилизатор напряжения IS3500RT – это стабилизатор напряжения нового поколения. Принцип его работы заключается в двойном преобразовании переменного тока, благодаря которому значительно повышается качество работы и расширяются возможности стабилизатора, в частности:
- обеспечивается моментальное реагирование на любые перепады напряжения (0 мс);
- стабилизация сетевого напряжения происходит в расширенном диапазоне (90-310 В);
- электропитание нагрузки осуществляется стабильным напряжением синусоидальной формы и высокой точности (±2%);
- выполняется бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).
Установка и подключение

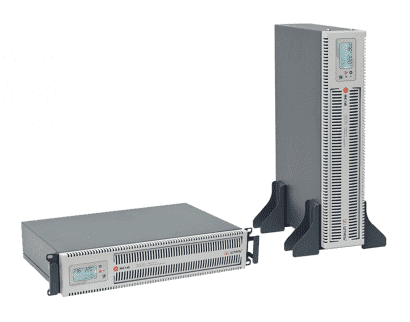

IS3500RT можно установить двумя способами в зависимости от ваших задач:
- напольно – вертикально на горизонтальную поверхность с помощью специальных упоров;
- стоечно – горизонтально в 19-дюймовые направляющие шкафов или стоек.
Для подключения к сети на задней панели стабилизатора предусмотрены клеммные колодки.
Подключить к стабилизатору электроприборы можно тремя способами в зависимости от вида нагрузки:
- в клеммные колодки;
- в разъемы IEC-320-C13 (3 шт.);
- в евророзетку EURO F-type (1 шт.).
Панель управления
Работа IS3500RT удобно контролируется через информативный ЖК-дисплей и светодиодные индикаторы:
- «Норма» – светится непрерывно при штатной работе устройства, мигает при переходе на байпас;
- «Авария» – светится при возникновении короткого замыкания, перегрева, перегрузки, пропадании сетевого напряжения, внутренних неполадок или низком сопротивлении нагрузки.
На ЖК-дисплее можно увидеть значения следующих параметров:
- входного и выходного напряжения;
- уровня загрузки стабилизатора и его внутренней температуры;
- потребляемой мощности подключенных приборов.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.
Защита
IS3500RT имеет многоуровневую защиту от любых нештатных ситуаций:
- короткого замыкания и сетевых аварий (сильных отклонений сетевого напряжения – менее 90 или более 310 В);
- длительной перегрузки по выходу и внутреннего перегрева;
- внутренних сбоев в работе.
Наличие электронного байпаса позволяет автоматически переводить питание нагрузки на сеть при выходе стабилизатора из строя или его перегрузке.
Устройство имеет специальные фильтры для защиты нагрузки от высокочастотных помех в диапазоне 100 кГц - 30 МГц и встроенный варистор (2 кВ, 1/50 мкс) для защиты от импульсных перенапряжений.
Охлаждение
Современная система интеллектуального охлаждения рабочих узлов стабилизатора представлена двумя малошумными вентиляторами с адаптивной скоростью работы.
Средства мониторинга
Стабилизатор IS3500RT можно дооснастить платой расширения интерфейсов (картой мониторинга) для организации локального/удаленного мониторинга, который осуществляется через Web-интерфейс или программу Shtyl Device Manager.
С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке Аксессуары. Поддерживаются следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
Карты мониторинга не входят в комплект поставки устройства, их заказ осуществляется дополнительно.
Преимущества
Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть |
Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
Широкие возможности мониторинга | Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager |
Универсальная установка | Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку |
Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS3500RT (3,5 кВА)
Параметр | Значение | ||||
---|---|---|---|---|---|
Полная мощность, кВА | 3,5 | ||||
Активная мощность, кВт | 2,75 | ||||
Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
Способ установки | напольный / в стойку | ||||
Входные характеристики | |||||
Тип входной сети | однофазная трёхпроводная (L, N, PE) | ||||
Совместимость с генератором | есть | ||||
Номинальное входное напряжение, В | 220/230 | ||||
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
Предельный диапазон входного напряжения, В | 90-310 | ||||
Нижний порог отключения нагрузки, В | 90 | ||||
Нижний порог подключения нагрузки, В | 110 | ||||
Верхний порог отключения нагрузки, В | 310 | ||||
Верхний порог подключения нагрузки, В | 290 | ||||
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
Номинальная входная частота, Гц | 50 | ||||
Диапазон входной частоты | 43-57 | ||||
Входной коэффициент мощности | 0,99 | ||||
Максимальный входной ток, А | 18 | ||||
Потребляемая мощность в режиме холостого хода, Вт | 40 | ||||
Плавный пуск | есть | ||||
Выходные характеристики | |||||
Тип выходного напряжения | однофазное | ||||
Номинальное выходное напряжение, В | 220 | ||||
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 | ||||
Точность стабилизации, % | ±2 | ||||
Быстродействие, мс | 0 | ||||
Форма выходного напряжения | чистая синусоида | ||||
Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
Время автономной работы при отключении питания | не более 200 мс | ||||
Максимальный выходной ток, А | 15,9 | ||||
Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
Крест-фактор | 3:1 | ||||
Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
КПД, % | до 97 | ||||
Защита | |||||
Перегрузка по выходу | электронная защита c восстановлением | ||||
Короткое замыкание | электронная защита c восстановлением | ||||
Перегрев | электронная защита c восстановлением | ||||
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
Защита от аварии сети | электронная защита c восстановлением | ||||
Защита от аварии стабилизатора | электронная аварийная защита | ||||
Электронный автоматический байпас | есть | ||||
Ручной байпас | нет | ||||
Панель управления и интерфейсы | |||||
ЖК-дисплей со светодиодной индикацией | отображение состояния системы и основных входных и выходных параметров | ||||
Светодиодная индикация | норма, авария | ||||
"Сухие" контакты | опция (требуется установка карты мониторинга) | ||||
mini-USB | опция (требуется установка карты мониторинга) | ||||
USB | опция (требуется установка карты мониторинга) | ||||
Ethernet | опция (требуется установка карты мониторинга) | ||||
Подключение | |||||
Входная сеть | клеммное подключение (L, N, PE) | ||||
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.), клеммы | ||||
Надёжность и эксплуатационные характеристики | |||||
Установка | в помещении | ||||
Диапазон рабочей температуры, 0С | от +5 до +40 | ||||
Диапазон температуры хранения,0С | от -40 до +40 | ||||
Тип охлаждения | принудительное, вентиляторное | ||||
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
||||
Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
Рабочая высота, м | до 3000 м над уровнем моря | ||||
Степень защиты от пыли и влаги | IP20 | ||||
Срок службы, лет | не менее 10 | ||||
Наработка на отказ, ч | не менее 150000 | ||||
Гарантия, мес | 24 | ||||
Механические характеристики | |||||
Габариты (ДхШхВ), мм | 333х207х450 (напольная установка) 343х484х88 (стоечная установка) |
||||
Высота установки в стойку, U | 2 | ||||
Масса, кг | 8 | ||||
Цвет корпуса | серый | ||||
Стандарты и сертификаты | |||||
Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) |
КОМПЛЕКТАЦИЯ IS3500RT
Стабилизатор напряжения IS3500RT: 1 шт.
Упоры для вертикальной установки: 2 шт.
Кронштейны для горизонтального крепления: 2 шт.
Кабель для подключения нагрузки с разъемами «С14-С13», длина 1,5 м: 1 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка (картонный короб): 1 шт.
