Стабилизатор напряжения IS2500RT (2500 ВА)
Инверторный стабилизатор напряжения IS2500RT является стабилизатором напряжения нового поколения, обладающим расширенными техническими возможностями по сравнению с другими типами устройств. Основной принцип работы стабилизатора – двойное преобразование электроэнергии, обеспечивающее:
- мгновенную реакцию на изменение параметров входного напряжения (0 мс);
- коррекцию сетевого напряжения в широком диапазоне (90-310 В);
- электроснабжение нагрузки стабилизированным напряжением синусоидальной формы и высокой точности (±2%);
- бесперебойное питание нагрузки (без аккумуляторных батарей) при кратковременном пропадании сетевого напряжения (до 200 мс).
Установка и подключение

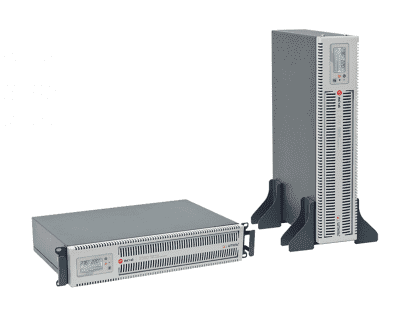

Набор креплений, входящий в комплект поставки IS2500RT, позволяет устанавливать устройство в помещении двумя способами:
- вертикально на горизонтальную поверхность (на специальные упоры);
- горизонтально в 19-дюймовые направляющие шкафов или стоек.
На задней панели стабилизатора имеются клеммные колодки для подключения входной сети переменного тока и нагрузки. Также электроприборы можно подключить через следующие разъемы:
- IEC-320-C13 – 3 шт;
- евророзетку EURO F-type – 1 шт.
Панель управления
Работу стабилизатора можно контролировать с помощью ЖК-дисплея и светодиодных индикаторов:
- «Норма» – светится непрерывно при штатной работе стабилизатора, мигает при переходе на байпас;
- «Авария» – светится при возникновении аварийного события.
ЖК-дисплей отображает основные параметры работы:
- значение входного и выходного напряжения;
- уровень загрузки стабилизатора и его внутреннюю температуру;
- потребляемую мощность нагрузки;
- аварийные сообщения при перегрузке/перегреве.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.
Защита
IS2500RT обладает полной защитой нагрузки и самого устройства от:
- короткого замыкания и сетевых аварий – значительных отклонений параметров сетевого напряжения (менее 90 или более 310 В);
- длительной перегрузки по выходу и внутреннего перегрева;
- внутренних сбоев в работе.
При выходе устройства из строя или его перегрузке электронный байпас позволит автоматически перевести питание нагрузки на сеть.
Прибор также оснащен сетевыми фильтрами, которые позволяют защитить нагрузку от помех в диапазоне 100 кГц - 30 МГц, и встроенным варистором (2 кВ, 1/50 мкс) для защиты от импульсных перенапряжений.
Охлаждение
В модели IS2500RT реализовано интеллектуальное охлаждение, представленное двумя малошумными кулерами с адаптивной скоростью работы.
Средства мониторинга
В IS2500RT возможна установка дополнительной платы расширения (карты мониторинга) для организации локального и удаленного мониторинга. ГК «Штиль» предлагает несколько видов таких карт, ознакомиться с их перечнем можно на вкладке Аксессуары. Карты поддерживают следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты отслеживать работу устройства можно через Web-интерфейс или специальную программу – Shtyl Device Manager. Карты являются аксессуарами и заказываются дополнительно.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Широкие возможности мониторинга | Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager |
| Универсальная установка | Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS2500RT (2,5 кВА)
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Полная мощность, кВА | 2,5 | ||||
| Активная мощность, кВт | 2 | ||||
| Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
| Способ установки | напольный / в стойку | ||||
| Входные характеристики | |||||
| Тип входной сети | однофазная трёхпроводная (L, N, PE) | ||||
| Совместимость с генератором | есть | ||||
| Номинальное входное напряжение, В | 220/230 | ||||
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
| Предельный диапазон входного напряжения, В | 90-310 | ||||
| Нижний порог отключения нагрузки, В | 90 | ||||
| Нижний порог подключения нагрузки, В | 110 | ||||
| Верхний порог отключения нагрузки, В | 310 | ||||
| Верхний порог подключения нагрузки, В | 290 | ||||
| Номинальная входная частота, Гц | 50 | ||||
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
| Диапазон входной частоты | 43-57 | ||||
| Входной коэффициент мощности | 0,99 | ||||
| Максимальный входной ток, А | 13 | ||||
| Потребляемая мощность в режиме холостого хода, Вт | 40 | ||||
| Плавный пуск | есть | ||||
| Выходные характеристики | |||||
| Тип выходного напряжения | однофазное | ||||
| Номинальное выходное напряжение, В | 220 | ||||
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 | ||||
| Точность стабилизации, % | ±2 | ||||
| Быстродействие, мс | 0 | ||||
| Форма выходного напряжения | чистая синусоида | ||||
| Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
| Время автономной работы при отключении питания | не более 200 мс | ||||
| Максимальный выходной ток, А | 11,3 | ||||
| Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
| КПД, % | до 97 | ||||
| Защита | |||||
| Перегрузка по выходу | электронная защита c восстановлением | ||||
| Короткое замыкание | электронная защита c восстановлением | ||||
| Перегрев | электронная защита c восстановлением | ||||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
| Защита от аварии сети | электронная защита c восстановлением | ||||
| Защита от аварии стабилизатора | электронная аварийная защита | ||||
| Электронный автоматический байпас | есть | ||||
| Ручной байпас | нет | ||||
| Панель управления и интерфейсы | |||||
| ЖК-дисплей со светодиодной индикацией | отображение состояния системы и основных входных и выходных параметров | ||||
| Светодиодная индикация | норма, авария | ||||
| "Сухие" контакты | опция (требуется установка карты мониторинга) | ||||
| mini-USB | опция (требуется установка карты мониторинга) | ||||
| USB | опция (требуется установка карты мониторинга) | ||||
| Ethernet | опция (требуется установка карты мониторинга) | ||||
| Подключение | |||||
| Входная сеть | сетевой шнур с трёхполюсной вилкой | ||||
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.) | ||||
| Надёжность и эксплуатационные характеристики | |||||
| Установка | в помещении | ||||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||||
| Диапазон температуры хранения,0С | от -40 до +40 | ||||
| Тип охлаждения | принудительное, вентиляторное | ||||
| Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
||||
| Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
| Рабочая высота, м | до 3000 м над уровнем моря | ||||
| Степень защиты от пыли и влаги | IP20 | ||||
| Срок службы, лет | не менее 10 | ||||
| Наработка на отказ, ч | не менее 150000 | ||||
| Гарантия, мес | 24 | ||||
| Механические характеристики | |||||
| Габариты (ДхШхВ), мм | 305х207х451 (напольная установка) 316х484х88 (стоечная установка) |
||||
| Высота установки в стойку, U | 2 | ||||
| Масса, кг | 8 | ||||
| Цвет корпуса | серый | ||||
| Стандарты и сертификаты | |||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | ||||
КОМПЛЕКТАЦИЯ IS2500RT
Стабилизатор напряжения IS2500RT: 1 шт.
Упоры для вертикальной установки: 2 шт.
Кронштейны для горизонтального крепления: 2 шт.
Кабель для подключения нагрузки с разъемами «С14-С13», длина 1,5 м: 1 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка (картонный короб): 1 шт.
