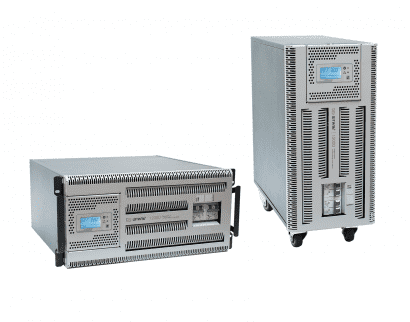

Стабилизатор напряжения IS12000RT (12 кВА)
Однофазный инверторный стабилизатор напряжения IS12000RT применяется для защиты от скачков и перепадов сетевого напряжения ответственных электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 12 кВА/11 кВт, например:
- систем отопления и водоснабжения;
- систем вентиляции и кондиционирования;
- профессиональной мультимедийной аппаратуры;
- бытовых приборов и электроинструментов;
- систем освещения и световой сигнализации;
- систем безопасности видеонаблюдения.
Стабилизатор разработан и производится в России, г. Тула, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
IS12000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%);
- стабилизация напряжения в широком диапазоне (90-310 В);
- выходное напряжение идеальной синусоидальной формы;
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.
Установка и подключение
Модель IS12000RT может быть установлена двумя вариантами в зависимости от типа подключаемой нагрузки:
- вертикально на ровной горизонтальной поверхности на поворотные колеса;
- горизонтально в 19-дюймовые направляющие стоек или шкафов.
Все детали для крепления входят в комплект поставки устройства.
В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.
В стабилизаторе установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.
Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.
Панель управления
Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.
Светодиодов два:
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные параметры работы устройства:
- значения напряжения на входе и выходе;
- шкалу уровня загрузки стабилизатора;
- потребляемую нагрузкой мощность;
- внутреннюю температуру прибора;
- аварийные сообщения о перегрузке или перегреве.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Защита
Стабилизатор обладает многоуровневой системой электронной защиты с автовосстановлением работы после:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий;
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
- сбоев внутри устройства.
Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительными преимуществами устройства является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
- ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Охлаждение
Стабилизатор охлаждается интеллектуальной системой с малошумными вентиляторами, которые имеют адаптивную скорость вращения.
Средства мониторинга
IS12000RT имеет возможность локального/дистанционного мониторинга работы. Для этого на задней панели стабилизатора предусмотрен слот для установки плат расширения интерфейсов (карт мониторинга).
С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Платы не входят в базовую комплектацию и приобретаются по дополнительному заказу.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
| Совместимость с генераторами | Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Малый вес и компактные размеры | Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS12000RT (12 кВА)
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Полная мощность, кВА | 12 | ||||
| Активная мощность, кВт | 11 | ||||
| Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
| Способ установки | напольный / в стойку | ||||
| Входные характеристики | |||||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||||
| Совместимость с генератором | есть | ||||
| Номинальное входное напряжение, В | 220/230 | ||||
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
| Предельный диапазон входного напряжения, В | 90-310 | ||||
| Нижний порог отключения нагрузки, В | 90 | ||||
| Нижний порог подключения нагрузки, В | 110 | ||||
| Верхний порог отключения нагрузки, В | 310 | ||||
| Верхний порог подключения нагрузки, В | 290 | ||||
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
| Номинальная входная частота, Гц | 50 | ||||
| Диапазон входной частоты | 43-57 (50±14%) | ||||
| Входной коэффициент мощности | 0,99 | ||||
| Максимальный входной ток, А | 72 | ||||
| Потребляемая мощность в режиме холостого хода, Вт | 75 | ||||
| Плавный пуск | есть | ||||
| Выходные характеристики | |||||
| Тип выходного напряжения | однофазное | ||||
| Номинальное выходное напряжение, В | 220 | ||||
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 | ||||
| Точность стабилизации, % | ±2% | ||||
| Быстродействие, мс | 0 | ||||
| Форма выходного напряжения | чистая синусоида | ||||
| Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
| Время автономной работы при отключении питания | не более 200 мс | ||||
| Максимальный выходной ток, А | 55 | ||||
| Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность (уровень нагрузки указан в процентах от номинального значения) | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
| КПД, % | до 97 | ||||
| Защита | |||||
| Перегрузка по выходу | электронная защита c восстановлением | ||||
| Короткое замыкание | электронная защита c восстановлением | ||||
| Перегрев | электронная защита c восстановлением | ||||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
| Защита от аварии сети | электронная защита c восстановлением | ||||
| Защита от аварии стабилизатора | электронная аварийная защита | ||||
| Электронный автоматический байпас | есть | ||||
| Ручной байпас | есть | ||||
| Панель управления и интерфейсы | |||||
| ЖК-дисплей со светодиодной индикацией | отображение состояния системы и основных входных и выходных параметров | ||||
| Светодиодная индикация | норма, авария | ||||
| "Сухие" контакты | опция (требуется установка карты мониторинга) | ||||
| mini-USB | опция (требуется установка карты мониторинга) | ||||
| USB | опция (требуется установка карты мониторинга) | ||||
| Ethernet | опция (требуется установка карты мониторинга) | ||||
| Подключение | |||||
| Входная сеть | клеммное подключение (L, N, PE) | ||||
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N) | ||||
| Надежность и эксплуатационные характеристики | |||||
| Установка | в помещении | ||||
| Диапазон рабочей температуры, °С | от +5 до +40 | ||||
| Диапазон температуры хранения,0С | от -40 до +40 | ||||
| Тип охлаждения | принудительное, вентиляторное | ||||
| Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
| Рабочая высота, м | до 3000 м над уровнем моря | ||||
| Степень защиты от пыли и влаги | IP20 | ||||
| Срок службы, лет | не менее 10 | ||||
| Наработка на отказ, ч | не менее 150000 | ||||
| Гарантия, мес | 24 | ||||
| Механические характеристики | |||||
| Габариты (ДхШхВ), мм | 500х220х515 (напольная установка) 500х484х220 (стоечная установка) |
||||
| Высота установки в стойку, U | 5 | ||||
| Масса, кг | 23 | ||||
| Цвет корпуса | серый | ||||
| Стандарты и сертификаты | |||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | ||||
КОМПЛЕКТАЦИЯ IS12000RT
Стабилизатор напряжения IS12000RT: 1 шт.
Колесо поворотное: 4 шт.
Кронштейны для горизонтального крепления: 2 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка: 1 шт.
Аксессуары для IS12000RT
Технические характеристики и цены можно посмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов"
| Средства мониторинга |
| Карта мониторинга IC-SNMP/Web |
| Карта мониторинга IC-SNMP/mini-USB |
| Карта мониторинга IC-RS232/Dry contacts |
| Стойки |
| Стойка R-06-02 |
| Стойка R-12-02 |
| Стойка R-18-02 |
| Стойка R-24-02 |
| Комплекты для монтажа в стойку |
