PS6005G 19"

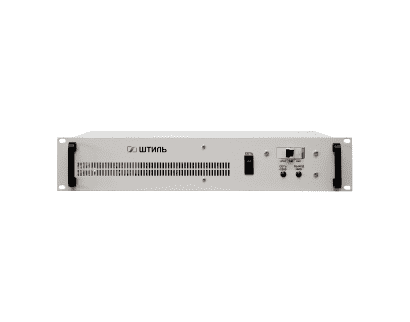

ИБП PS6005G 19" выполнен в виде 19-дюймового модуля высотой 2U. На фронтальной стороне ИБП размещены:
- выключатель СЕТЬ, предназначенный для отключения и включения изделия;
- автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.
На задней панели размещены:
- сетевая вилка для подключения сети;
- выводы для подключения аккумуляторных батарей;
- выводы для подключения нагрузки;
- выводы для подключения дистанционной сигнализации аварии изделия («сухие» контакты).
Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.
Принцип работы
ИБП постоянного тока «Штиль» PS6005G 19" построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать её ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Технические характеристики ИБП PS6005G 19"
| Параметр | Значение |
| Общие | |
| Форм-фактор | в стойку |
| Тип выпрямителя | импульсный |
| Отсек для установки аккумуляторных батарей (АБ) | нет (только внешние батареи) |
| Входные | |
| Номинальное переменное напряжение | 220 В |
| Рабочий диапазон переменного напряжения | 176....264 В |
| Номинальная частота | 50 Гц |
| Помехоподавляющие фильтры | есть |
| Выходные | |
| Номинальное напряжение постоянного тока | 60 В |
| Точность стабилизации напряжения при работе от сети переменного тока | +/- 0,22 % |
| Диапазон напряжения при работе от АБ | 52,5....68,5 В |
| Среднеквадратичное значение пульсаций напряжения, не более | 200 мВ |
| Ток | 5 А |
| КПД | 82 % |
| Помехоподавляющие фильтры | есть |
| Аккумуляторные батареи (АБ) | |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | есть |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Ток заряда АБ, не более | 1,8 А |
| Холодный старт | опция |
| Аккумуляторный модуль | АМТ 60-7-5 (в комплект не входит), опция |
| Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
| Панель управления и интерфейсы | |
| Светодиодная индикация | наличие входного и выходного напряжения |
| "Сухие" контакты | есть |
| Надежность и эксплуатационные характеристики | |
| Диапазон рабочей температуры | от +5 до +40 °С |
| Диапазон температуры хранения | от -60 до +50 °С |
| Тип охлаждения | естественное |
| Срок службы, не менее | 20 лет |
| Наработка на отказ, не менее | 150 000 ч |
| Гарантийный срок | 24 мес. |
| Защита от перегрузки и КЗ с автовосстановлением | есть |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки) | 315х482х88 |
| Высота установки в стойку | 2 U |
| Масса | 7,0 кг |
| Цвет корпуса | серый |
АКСЕССУАРЫ ДЛЯ ИБП PS6005G 19"
Аккумуляторный модуль АМТ60-7-5 (20 А) - цену и характеристики можно посмотреть в разделе "Аккумуляторные модули"
