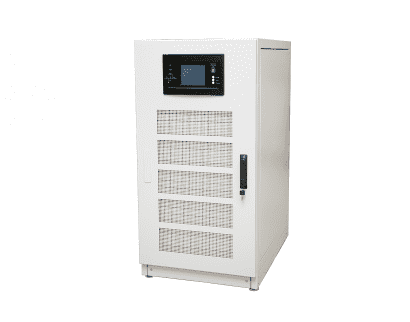

Модульный трёхфазный ИБП SM030(1x10) 10 кВА

Артикул:
2102
Размеры:
992
x
600
x
1200
Вес:
0
кг.
Нет в наличии
Количество:

Особенности ИБП SM030(1x10) 10 кВА

Подключение

Электрооборудование и сеть подключаются к ИБП через шины, расположенные на задней панели устройства.

Автономная работа

ИБП SM030 (1x10) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам ГК «Штиль».

ИБП SM030 (1x10) оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

В SM030 (1x10) используется многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

ИБП оснащен байпасами двух типов:

  • электронным – позволяет автоматически переключить питание нагрузки на сеть в случае перегрузки или выхода ИБП из строя;
  • ручным – используется, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

В модели SM030 (1x10) доступен функционал для локального/удаленного мониторинга работы устройства.

В модуле коммуникационных разъемов ИБП размещены следующие интерфейсы: «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль.

Мониторинг устройства производится с помощью программ Shut Down Manager или Shtyl Device Manager.

В ИБП также предусмотрен порт EPO для дистанционного аварийного отключения.

Преимущества ИБП SM030(1x10)

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.

Функциональность

  • подключение дополнительных силовых модулей;
  • оптимальное резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • функция «горячей» замены силовых модулей;
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • создание резервируемых конфигураций по схеме N+X;
  • параллельное подключение блоков ИБП – до 3-х шт.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SM030(1x10) 10 кВА

Общие
Полная мощность, кВА 10
Активная мощность, кВт 9
Форм-фактор шкафной (модульный)
Топология on-line (с двойным преобразованием)
Страна производитель Россия
Входные характеристики
Тип сети трёхфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором есть
Номинальное напряжение, В 380/400/415
Рабочий диапазон напряжения, В 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Предельный диапазон напряжения, В 228-478
Допустимое отклонение верхней границы напряжения в режиме ECO и для электронного байпаса, % +10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы напряжения в режиме ECO и для электронного байпаса, % -10, -15, -20, -30, -40 (значение по умолчанию: -20)
Номинальная частота, Гц 50/60
Допустимый диапазон входной частоты, Гц 40-70
Коэффициент мощности 0,99
Максимальный ток одной фазы, А 52
Плавный пуск есть
Выходные характеристики
Тип напряжения трёхфазное
Номинальное напряжение, В 380/400/415 (трёхфазное с общей нейтралью)
Точность стабилизации напряжения, % ±1,5 (0…100% несбалансированная нагрузка)
Форма напряжения чистая синусоида
Коэффициент мощности 0,9
Номинальная частота, Гц 50/60
Точность стабилизации частоты (при работе от АБ), % ±0,1
Коэффициент нелинейных искажений напряжения, % <1,5 при линейной нагрузке, <5 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме работы от электросети, % 99
КПД в режиме on-line, % 95
КПД в автономном режиме, % 95
Переходная характеристика <5% для ступенчатой нагрузки (20%-80%-20%)
Время восстановления после переходного процесса <30 мс для ступенчатой нагрузки (0%-100%-0%)
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 480 (±240), диапазон одного плеча: 198~288
Напряжение буферного заряда АБ, В/эл 2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/э 2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 А,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 А
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ настраивается в пределах от 0 до 5 мВ/°С/эл
Номинальная мощность заряда встроенного ЗУ 10% от мощности ИБП (диапазон выбора: 1-20%)
Количество внешних АБ 12 В, шт. 40
Ёмкость внешних АБ, Ач зависит от требуемого времени автономной работы
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 12 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
ЖК-дисплей цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
Светодиодный дисплей индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
RS-232 есть
Ethernet опция (требуется установка карты мониторинга)
RS-485 есть
«Сухие» контакты есть
Параллельная работа до 3 шт. (опция)
Интерфейс работы с ДГУ есть
Подключение
Входная сеть шины
Нагрузка (выходные разъёмы) шины
Завод кабелей снизу
Расстояние от задней стенки до стены или другого оборудования не менее, мм 300
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 °С превышения температуры свыше 20 °С)
Диапазон температуры хранения, °С от -40 до +70
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 95 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Импульсное перенапряжение по входу, кВ не более 2 длительностью не более 50 мс
Срок службы, лет не менее 12
Наработка на отказ, ч не менее 100 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 992x600x1200
Масса, кг -
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока SM030 (1x10) 1 шт.
Кабель последовательного интерфейса RS-232 1 м 1 шт.
Руководство по эксплуатации 1 шт.
