Модульный инвертор PS 48-60/1000К (1000 ВА/750 Вт)

Артикул:
2141
Размеры:
345
x
140
x
44
Вес:
2,5
кг.
Под заказ
Количество:

Отличительной особенностью PS 48-60/1000K является поддержка двух режимов работы:

  • от источника постоянного напряжения;
  • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

Инвертор PS 48-60/1000K выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной 1/3 от 19”, с принудительным охлаждением.

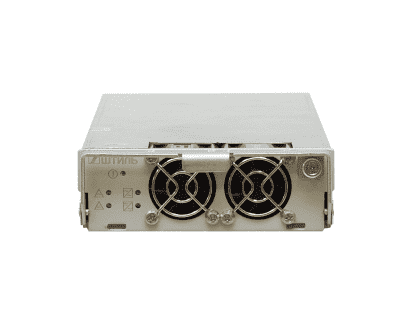

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Мониторинг

PS 48-60/1000K поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера Штиль PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS1000КM или PS1000К.

Преимущества инвертора PS 48-60/1000К (1000 ВА / 750 Вт)

Отличные технические характеристики

  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
  • точность поддержания выходного напряжения – ±1,5%;
  • точность поддержания выходной частоты – ±0,1%;
  • рабочий диапазон входного напряжения – 40,5-72 В;
  • КПД – ≥90%.

Функциональность и надёжность

  • создание резервируемых конфигураций по схеме N+1;
  • наращивание выходной мощности с помощью подключения дополнительных модулей инверторов (до 24 шт.);
  • многоуровневая электронная система защиты с автовосстановлением;
  • удаленный мониторинг.

 Технические характеристики инвертора PS 48-60/1000К (1000 ВА / 750 Вт)

Общие
Полная мощность, кВА 1
Активная мощность, кВт 0,75
Форм-фактор в стойку (модульный)
Встроенный электронный байпас есть (с функцией стабилизатора напряжения)
Страна производитель Россия
Входные характеристики
Номинальное постоянное напряжение, В 48-60
Рабочий диапазон постоянного напряжения, В 40,5-72
Нижний порог отключения нагрузки, В 40,5
Нижний порог подключения нагрузки, В 42,5
Верхний порог отключения нагрузки, В 72
Верхний порог подключения нагрузки, В 69
Максимальный ток, А 21
Плавный пуск есть
Входные характеристики (в режиме байпас)
Номинальное переменное напряжение (режим байпас), В 220
Рабочий диапазон переменного напряжения (режим байпас), В 175-265
Нижний порог отключения байпаса, В 160
Нижний порог включения байпаса, В 167
Верхний порог отключения байпаса, В 270
Верхний порог включения байпаса, В 263
Номинальная входная частота (режим байпас), Гц 50 ±2,5
Входной коэффициет мощности 0,99
Время переключения с инвертора на байпас/с байпаса на инвертор, мс 0
Выходные характеристики
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В до 230 В, шаг 1 В
Точность стабилизации напряжения, % ±1,5
Форма напряжения синусоида
Номинальная частота, Гц 50
Точность стабилизации частоты (при работе от АБ), % ±0,1
Максимальный выходной ток, А 4,54
Коэффициент нелинейных искажений напряжения, % ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с (c последующим отключением)
КПД (при работе от источника постоянного тока 48 В), % ≥87
КПД (при работе от источникапостоянного тока 60 В), % ≥90
КПД в режиме байпас, % ≥95
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Панель управления и интерфейсы
Светодиодная индикация «общая авария», «режим DC/DC», режим «АС/АС» «Вход DC не в норме», «Вход АC не в норме»
USB опция (производится с помощью контроллера Штиль серии PSC)
Ethernet
RS-485 расположен на модульном каркасе
Сухие контакты расположены на модульном каркасе
Параллельная работа до 24 шт.
Подключение
Входная сеть постоянного тока через модульный каркас
Входная сеть переменного тока ~ 220 В 50 Гц через модульный каркас
Нагрузка (выходные разъёмы) через модульный каркас
Доступ к интерфейсам и подключениям тыльный
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +0 до +50
Диапазон температуры хранения, °С от -40 до +85
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ ≤60
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 200 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 345х140х44
Высота установки в стойку, U 1
Масса, кг 2,5
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
Инвертор напряжения PS 48-60/1000К 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.

Аксессуары для модульного инвертора напряжения PS 48-60/1000K (1000 ВА/750 Вт)

С модульным инвертором напряжения PS 48-60/1000К совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "2. Аксессуары для инверторов":

Электронный байпас STS 10000 (I)
Модульные каркасы
Модульный каркас PS1000K
Модульный каркас PS1000KM с контроллером
Контроллеры
Контроллер PSC-200.03.02
Контроллер PSC-200.04.02
