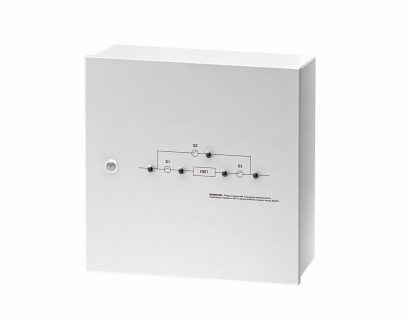

Модуль внешнего байпаса EBM-01-WCL-1S

Артикул:
2203
Размеры:
140
x
370
x
370
Вес:
6
кг.
Нет в наличии
Количество:

Режимы работы

Модуль внешнего байпаса EBM-01-WСL-1S имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

  • режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):

    Модуль внешнего байпаса. Основной режим картинка

    Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

  • режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):

    Модуль внешнего байпаса. Режим сервис картинка

    Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

  • режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):

    Модуль внешнего байпаса. Режим обход картинка

    Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

Входное подключение: клеммы (L, N, PE). Один энерговвод.

Способ подключения к ИБП: розеточный.

Для выходного подключения предусмотрены автоматы 1хС6, 2хС4, 2хС2 и 1хС1.

Для подключения зарядного устройства или сервисных потребителей предусмотрена розетка Schuko.

Управление и индикация

На фронтальной стороне прибора предусмотрены:

  • структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
  • ручка кулачкового переключателя для удобного переключения режимов работы прибора.

У EBM-01-WСL-1S возможен дистанционный контроль выбранного режима работы с помощью «сухих» сигнальных контактов. Опция не входит в стандартную комплектацию и заказывается дополнительно.

Технические характеристики и комплектация Модуля внешнего байпаса EBM-01-WCL-1S

Общие
Совместимость однофазные ИБП ST1101SL, ST1101L
Тип аксессуара модули и шкафы внешнего байпаса
Число фаз ИБП 1 в 1
Форм-фактор настенный
Режимы работы ИБП, сервис, обход
Переключение режимов работы трёхпозиционный многосекционный переключатель
Время переключения (в режим Обход), мс 0
Коммутация нейтрального проводника есть
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная, трёхпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Панель управления и интерфейсы
Светодиодная индикация наличие напряжения, 5 шт.
Подключение
Входная сеть клеммы
Нагрузка (выходные разъёмы) автоматы 1хС6, 2хС4, 2хС2, 1хС1
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от 0 до +50
Диапазон температуры хранения, °С от -60 до +50
Относительная влажность, % от 0 до 98 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 140х370х370
Масса, кг 6
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
Модуль внешнего байпаса EBM-01-WСL-1S 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75 1 шт.
Руководство по эксплуатации 1 шт.
