Стабилизатор напряжения IS5000RT (5 кВА)

Артикул:
1872
Вес:
10
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Однофазный инверторный стабилизатор напряжения IS5000RT применяется для защиты от скачков и перепадов сетевого напряжения ответственных электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 5000 ВА/ 4500 Вт, например:

  • систем отопления и водоснабжения;
  • систем вентиляции и кондиционирования;
  • профессиональной мультимедийной аппаратуры;
  • бытовых приборов и электроинструментов;
  • систем освещения и световой сигнализации;
  • систем безопасности и видеонаблюдения.

Стабилизатор разработан и производится в России, г. Тула, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

Стабилизатор IS5000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:

  • непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%);
  • стабилизация напряжения в широком диапазоне (90-310 В);
  • выходное напряжение идеальной синусоидальной формы;
  • бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

Установка и подключение

Модель IS5000RT может быть установлена двумя вариантами в зависимости от типа подключаемой нагрузки:

  • вертикально на ровной горизонтальной поверхности с помощью специальных упоров;
  • горизонтально в 19-дюймовые направляющие стоек или шкафов.

Все детали для крепления входят в комплект поставки устройства.

В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.

В модели IS5000RT установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.

Панель управления

Стабилизатор оснащён светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.

Два светодиодных индикатора:

  • «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
  • «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

ЖК-дисплей отображает основные параметры работы устройства:

  • значения напряжения на входе и выходе;
  • шкалу уровня загрузки стабилизатора;
  • потребляемую нагрузкой мощность;
  • внутреннюю температуру прибора;
  • аварийные сообщения о перегрузке или перегреве.

Кроме того, на дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Защита

В IS5000RT встроена комплексная система защиты с автовосстановлением работы после:

  • перегрузок по выходу, внутреннего перегрева и коротких замыканий;
  • аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
  • сбоев внутри устройства.

Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.

Дополнительными преимуществами IS5000RT является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:

  • электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
  • ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.

Охлаждение

Стабилизатор охлаждается интеллектуальной системой с двумя малошумными вентиляторами, которые имеют адаптивную скорость вращения.

Средства мониторинга

IS5000RT имеет возможность локального/дистанционного мониторинга работы. Для этого на задней панели стабилизатора предусмотрен слот для установки плат расширения интерфейсов (карт мониторинга).

С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: SNMP/Web /Modbus TCP).

После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).

Платы не входят в базовую комплектацию и приобретаются по дополнительному заказу.

Преимущества

Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
  Мгновенное быстродействие   Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
  Идеальная синусоида выходного напряжения   Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
  Питание нагрузки до 200 мс при пропадании сети   Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
  Автоматический перезапуск после аварий   Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
  Фильтрация помех   Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
  Информативный ЖК-дисплей   Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
  Корректор коэффициента мощности на входе   Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, без влияния на входную сеть
Высокая перегрузочная способность 150% Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
  Высокий КПД   Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
  Большой срок службы   За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов

Технические характеристики Стабилизатора напряжения IS5000RT (5 кВА)

Параметр Значение
Полная мощность, кВА 5
Активная мощность, кВт 4,5
Принцип стабилизации инверторный (с двойным преобразованием)
Способ установки напольный / в стойку
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220/230

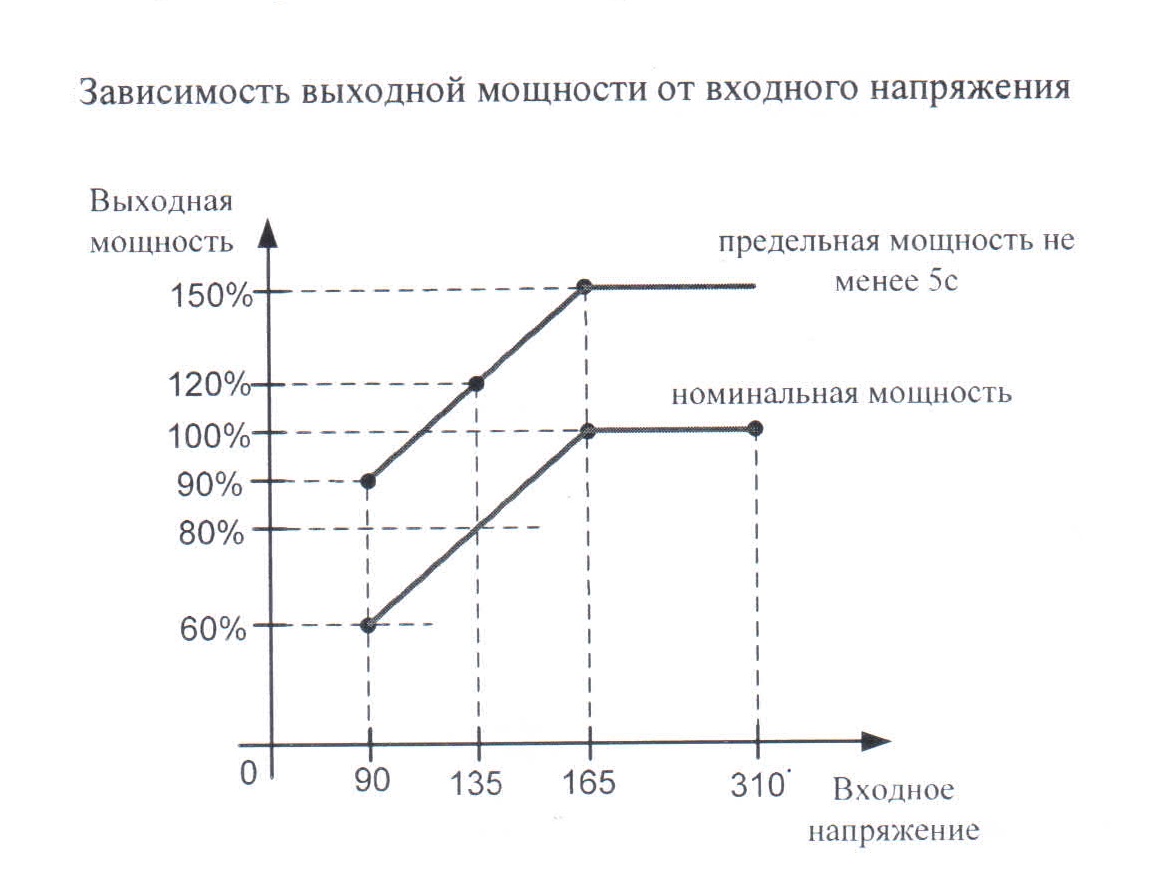

Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
Допустимый диапазон входного напряжения, В 90-310
Нижний порог отключения нагрузки, В 90
Нижний порог подключения нагрузки, В 110
Верхний порог отключения нагрузки, В 310
Верхний порог подключения нагрузки, В 290
Допустимый диапазон входного напряжения для работы автоматического байпаса, В 187-245
Номинальная входная частота, Гц 50
Диапазон входной частоты 43-57 (50±14%)
Входной коэффициент мощности 0,99
Максимальный входной ток, А 30
Потребляемая мощность в режиме холостого хода, Вт 45
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-230 с шагом 1
Точность стабилизации, % ±2
Быстродействие, мс 0
Форма выходного напряжения чистая синусоида
Номинальная выходная частота, Гц 50 (отклонения выходной частоты определяются частотой сети)
Время автономной работы при отключении питания не более 200 мс
Максимальный выходной ток, А 32
Коэффициент нелинейных искажений выходного напряжения, % < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность   <105% - непрерывная работа, 105-150% - не менее 5 с
КПД, % до 97
Защита
Перегрузка по выходу электронная защита c  восстановлением
Короткое замыкание электронная защита c  восстановлением
Перегрев электронная защита c  восстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от аварии сети   электронная защита c  восстановлением
Защита от аварии стабилизатора электронная аварийная защита
Электронный автоматический байпас есть
Ручной байпас есть
Панель управления и интерфейсы
ЖК-дисплей со светодиодной индикацией отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация норма, авария
"Сухие" контакты опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
Подключение
Входная сеть клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, 0С от +5 до +40
Диапазон температуры хранения,0С от -40 до +40
Тип охлаждения принудительное, вентиляторное
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 150000
Гарантия, мес 24
Механические характеристики
Габариты (ДхШхВ), мм 420х250х459 (напольная установка)
420х484х130(стоечная установка)
Высота установки в стойку, U 3
Масса, кг 10
Цвет корпуса серый
Стандарты и сертификаты
Сертификаты Сертификат соответствия Таможенного Союза (ЕАС)
Климатическое исполнение УХЛ 4.2  (ГОСТ 15150)

КОМПЛЕКТАЦИЯ IS5000RT

Стабилизатор напряжения IS5000RT: 1 шт.

Упоры для вертикальной установки: 2 шт.

Кронштейны для горизонтального крепления: 2 шт.

Руководство по эксплуатации: 1 шт.

Гарантийный талон: 1 шт.

Упаковка: 1 шт.

Аксессуары для IS5000RT

Технические характеристики и цены можно посмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов"

Средства мониторинга
Карта мониторинга IC-SNMP/Web
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-RS232/Dry contacts
Стойки
Стойка R-06-02
Стойка R-12-02
Стойка R-18-02
Комплекты для монтажа в стойку
