Инвертор PS 60/1500 HS (2000 ВА/1500 Вт)
Конструктивное исполнение

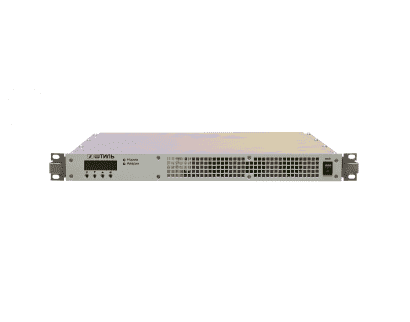

Инвертор PS 60/1500 HS предназначен для установки в 19'' модульные каркасы Штиль PSInn/1500. Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с тыльным доступом к интерфейсам и подключениям.
Задняя панель оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, систем локального и дистанционного мониторинга. На передней панели расположены выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний.
Параллельная работа
PS 60/1500 HS может использоваться как для автономной работы, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1.
Отличительной особенностью этой модели является «врубная» конструкция, благодаря чему процесс установки и извлечения инверторов облегчен и не сопряжен с коммутацией (перекоммутацией) проводов всей группы инверторов.
Преимущества инвертора PS 60/1500НS
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±1,5%;
- точность поддержания выходной частоты – ±0,5%;
- рабочий диапазон входного постоянного напряжения – 49-72 В;
- КПД – >=88%.
Функциональность и надёжность
- плавный пуск;
- низкий уровень шума;
- многоуровневая электронная система защиты;
- параллельная работа до 10 шт.;
- возможность удаленного мониторинга.
Технические характеристики инвертора PS 60/1500 НS (2000 ВА/1500 Вт)
| Общие | |
| Полная мощность, кВА | 2 |
| Активная мощность, кВт | 1,5 |
| Форм-фактор | в стойку |
| Встроенный электронный байпас | нет |
| Страна производитель | Россия |
| Входные характеристики | |
| Номинальное постоянное напряжение, В | 60 |
| Рабочий диапазон постоянного напряжения, В | 49-72 |
| Нижний порог отключения нагрузки, В | 49 ±0,5 |
| Нижний порог подключения нагрузки, В | 52 ±0,5 |
| Верхний порог отключения нагрузки, В | 72 ±0,5 |
| Верхний порог подключения нагрузки, В | 69 ±0,5 |
| Максимальный ток, А | 29 |
| Плавный пуск | есть |
| Выходные характеристики | |
| Номинальное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации напряжения, % | ±1,5 |
| Форма напряжения | синусоида |
| Номинальная частота, Гц | 50 |
| Точность стабилизации частоты (при работе от АБ), % | ±0,5 |
| Коэффициент нелинейных искажений напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Крест-фактор | 3,5:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (c последующим отключением) |
| КПД, % | ≥88 |
| Защита | |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | плавкая вставка |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥52 В ±0,5 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В ±0,5 В) |
| Панель управления и интерфейсы | |
| ЖК-дисплей | двухстрочный |
| Светодиодная индикация | «Норма» - зеленый, «Авария» - красный |
| USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| Ethernet | |
| RS-485 | есть |
| Сухие контакты | есть |
| Параллельная работа | до 10 шт., селективное отключение неисправного |
| «Горячая» замена силовых модулей | есть |
| Подключение | |
| Входная сеть | c помощью модульного каркаса (корзины для «горячего» включения) |
| Нагрузка (выходные разъёмы) | c помощью модульного каркаса (корзины для «горячего» включения) |
| Доступ к интерфейсам и подключениям | тыльный |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +0 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | <60 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150 000 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 397х483х44 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 7 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Инвертор напряжения PS 60/1500-НS | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
Аксессуары для инвертора PS 60/1500(HS) (2000 ВА/1500 Вт)
С инвертором PS 60/1500(HS) совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "2. Аксессуары для инверторов":
| Электронный байпас STS 10000(I) |
| Модульные каркасы |
| Модульный каркас PSI1/1500 |
| Модульный каркас PSI2/1500 |
| Модульный каркас PSI3/1500 |
| Модульный каркас PSI4/1500 |
| Модульный каркас PSI5/1500 |
| Модульный каркас PSI6/1500 |
| Модульный каркас PSI7/1500 |
| Модульный каркас PSI8/1500 |
| Модульный каркас PSI9/1500 |
| Модульный каркас PSI10/1500 |
| Контроллер PSC-200.04.02 |
