Инвертор PS 48-60/500 (500 ВА/375 Вт)
Артикул:
2131
Размеры:
380
x
483
x
44
Вес:
5
кг.
Под заказ
Количество:
Конструктивное исполнение

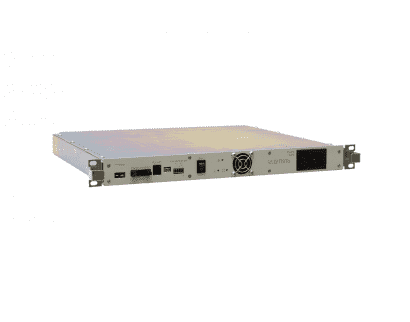

Инвертор PS 48-60/500 представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.
Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.
Мониторинг
PS 48-60/500 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Преимущества инвертора PS 48-60/500 (500 ВА / 375 Вт)
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±1,5%;
- точность поддержания выходной частоты – ±1%;
- рабочий диапазон входного постоянного напряжения – 40,5-72 В;
- низкий уровень шума;
- КПД – ≥90.
Функциональность и надёжность
- плавный пуск;
- фронтальный доступ к интерфейсам и подключениям;
- многоуровневая электронная система защиты с автовосстановлением;
- параллельная работа (до 10 приборов);
- дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.
Технические характеристики инвертора PS 48-60/500 (500 ВА / 375 Вт)
| Общие | |
| Полная мощность, кВА | 0,5 |
| Активная мощность, кВт | 0,375 |
| Форм-фактор | в стойку |
| Встроенный электронный байпас | есть (с функцией стабилизатора напряжения) |
| Страна производитель | Россия |
| Входные характеристики | |
| Номинальное постоянное напряжение, В | 48-60 |
| Рабочий диапазон постоянного напряжения, В | 40,5-72 |
| Нижний порог отключения нагрузки, В | 40,5 |
| Нижний порог подключения нагрузки, В | 42,5 |
| Верхний порог отключения нагрузки, В | 72 |
| Верхний порог подключения нагрузки, В | 69 |
| Максимальный ток, А | 10,5 |
| Плавный пуск | есть |
| Входные характеристики (в режиме байпас) | |
| Номинальное переменное напряжение (режим байпас), В | 220 |
| Рабочий диапазон переменного напряжения (режим байпас), В | 175-265 |
| Нижний порог отключения байпаса, В | 160 |
| Нижний порог включения байпаса, В | 167 |
| Верхний порог отключения байпаса, В | 270 |
| Верхний порог включения байпаса, В | 263 |
| Номинальная входная частота (режим байпас), Гц | 50 ± 2,5 |
| Входной коэффициет мощности | 0,99 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
| Выходные характеристики | |
| Номинальное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации напряжения, % | ±1,5 |
| Форма напряжения | синусоида |
| Номинальная частота, Гц | 50 |
| Точность стабилизации частоты (при работе от АБ), % | ±1 |
| Максимальный выходной ток, А | 2,27 |
| Коэффициент нелинейных искажений напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (c последующим отключением) |
| КПД (при работе от источника постоянного тока 48 В), % | ≥87 |
| КПД (при работе от источникапостоянного тока 60 В), % | ≥90 |
| КПД в режиме байпас, % | ≥95 |
| Защита | |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | электронная защита с автоматическим восстановлением |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В) |
| Панель управления и интерфейсы | |
| Светодиодная индикация | «общая авария», «режим DC/DC», режим «АС/АС», «Вход DC не в норме», «Вход АC не в норме» |
| USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| Ethernet | |
| RS-485 | есть |
| Сухие контакты | «Авария», «Состояние сети» |
| Параллельная работа | до 10 шт. |
| Подключение | |
| Входная сеть постоянного тока | клеммы |
| Входная сеть переменного тока ~ 220 В 50 Гц | с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки) |
| Нагрузка (выходные разъёмы) | кабель с разъёмом АС-101 |
| Доступ к интерфейсам и подключениям | фронтальный |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | ≤60 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 20 |
| Наработка на отказ, ч | 200 000 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 380х483х44 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Инвертор напряжения PS 48-60/500 | 1 шт. |
| Кабель для подключения входного постоянного напряжения (длина 1 м) | 1 шт. |
| Кабель плоский RC-10, длина 1м | 1 шт. |
| Розетка IDC-10F | 1 шт. |
| Вилка TP-6P6C | 1 шт. |
| Розетка сетевая кабельная | 1 шт. |
| Розетка подключения к разъёму аварийной сигнализации «сухие» контакты | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
