Инвертор PS 24/700C-P-1 (STS) (850 ВА/650 Вт)
Конструктивное исполнение

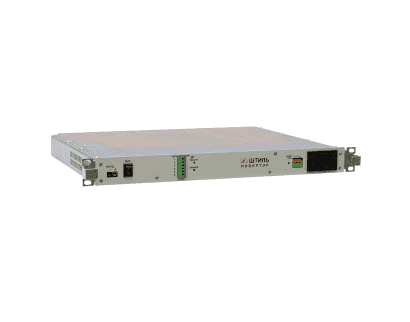

Инвертор PS 24/700С-P-1 (STS) предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.
Передняя панель оснащена разъемами для подключения источника постоянного тока (например, АКБ), трехполюсной розеткой С13 для подключения нагрузки, клеммной колодкой сигнализации, а также вилкой для подключения входного переменного напряжения 220 В. Кроме того, на передней панели расположены выключатель, клавиатура и светодиодные индикаторы рабочих состояний.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Преимущества инвертора PS 24/700С-Р-1 (STS)
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±3%;
- точность поддержания выходной частоты – ±0.5%;
- рабочий диапазон входного постоянного напряжения – 20-30 В;
- низкий уровень шума;
- КПД – >87%.
Функциональность и надёжность
- плавный пуск;
- фронтальный доступ к интерфейсам и подключениям;
- многоуровневая электронная защита;
- встроенный входной и выходной фильтр высокочастотных помех;
- наличие встроенного байпаса;
- дистанционная сигнализация за счёт «сухих» контактов.
Технические характеристики инвертора PS 24/700С-Р-1 (STS) (850 ВА / 650Вт)
| Общие | |
| Полная мощность, кВА | 0,85 |
| Активная мощность, кВт | 0,65 |
| Форм-фактор | в стойку |
| Встроенный электронный байпас | есть |
| Страна производитель | Россия |
| Входные характеристики | |
| Номинальное постоянное напряжение, В | 24 |
| Рабочий диапазон постоянного напряжения, В | 20-30 |
| Максимальный ток, А | 36 |
| Плавный пуск | есть |
| Входные характеристики (в режиме байпас) | |
| Номинальное переменное напряжение (режим байпас), В | 220 |
| Максимальный переменный ток (режим байпас), А | 5 |
| Номинальная частота (режим байпас), Гц | 50 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 10-15 |
| Выходные характеристики | |
| Номинальное напряжение, В | 220 |
| Точность стабилизации напряжения, % | ±3 |
| Форма напряжения | синусоида |
| Номинальная частота, Гц | 50 |
| Точность стабилизации частоты (при работе от АБ), % | ±0,5 |
| Коэффициент нелинейных искажений напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с ( с последующим отключением) |
| КПД, % | 87 |
| Защита | |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | плавкая вставка |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥22 В ±0,2 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤29 В ±0,3 В) |
| Панель управления и интерфейсы | |
| Светодиодная индикация | «Работа» - зеленый, «Авария» - красный |
| USB | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
| Ethernet | |
| Сухие контакты | есть |
| Подключение | |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
| Доступ к интерфейсам и подключениям | фронтальный |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +50 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | 60 |
| Срок службы, лет | 20 |
| Срок хранения, лет | 3 |
| Наработка на отказ, ч | 150 000 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 365х483х44 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Инвертор напряжения PS 24/700C-P-1 (STS) | 1 шт. |
| Кабель для подключения к источнику постоянного напряжения | 1 шт. |
| Разъём для подключения к сети переменного тока | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
