Инвертор PS 220/700C-P-1 (1000 ВА/750 Вт)
Конструктивное исполнение

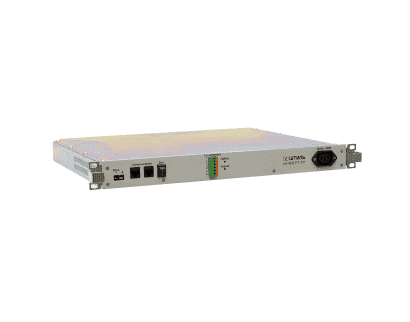

Инвертор PS 220/700С-P-1 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.
На передней панели расположены выключатель, светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, трехполюсная розетка С13 для подключения нагрузки, клеммная колодка дистанционной сигнализации.
Параллельная работа
PS 220/700С-P-1 может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Опционально, при дополнительном использовании модуля электронного байпаса, возможна организация параллельной работы до 12 инверторов.
Преимущества инвертора PS 220/700C-P-1 (1000 ВА/750 Вт)
Отличные технические характеристики
- стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
- точность поддержания выходного напряжения – ±3%;
- точность поддержания выходной частоты – ±0,5%;
- рабочий диапазон входного постоянного напряжения – 180-257 В;
- КПД – 87%.
Функциональность и надёжность
- плавный пуск;
- многоуровневая электронная система защиты с автовосстановлением;
- параллельная работа до 6 шт.;
- возможность удаленного мониторинга;
- срок службы – не менее 20 лет.
Технические характеристики инвертора PS 220/700C-P-1 (1000 ВА/750 Вт)
| Общие | |
| Полная мощность, кВА | 1 |
| Активная мощность, кВт | 0,75 |
| Форм-фактор | в стойку |
| Встроенный электронный байпас | нет |
| Страна производитель | Россия |
| Входные характеристики | |
| Номинальное постоянное напряжение, В | 220 |
| Рабочий диапазон постоянного напряжения, В | 180-257 |
| Максимальный ток, А | 4,5 |
| Плавный пуск | есть |
| Выходные характеристики | |
| Номинальное напряжение, В | 220 |
| Точность стабилизации напряжения, % | ±3 |
| Форма напряжения | чистая синусоида |
| Номинальная частота, Гц | 50 |
| Точность стабилизации частоты (при работе от АБ), % | ±0,5 |
| Коэффициент нелинейных искажений напряжения, % | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (c последующим отключением) |
| КПД, % | 87 |
| Защита | |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Неправильная полярность | плавкая вставка |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥197 В ±2 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤245 В ±2 В) |
| Панель управления и интерфейсы | |
| ЖК-дисплей | нет |
| Светодиодная индикация | «Работа» - зеленый, «Авария» - красный |
| USB | опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC) |
| Ethernet | |
| Сухие контакты | есть |
| Параллельная работа | до 6 шт. |
| Подключение | |
| Входная сеть | клеммы |
| Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
| Доступ к интерфейсам и подключениям | фронтальный |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Эквивалентный уровень акустических шумов, дБ | 60 |
| Срок службы, лет | 20 |
| Срок хранения, лет | 3 |
| Наработка на отказ, ч | не менее 150 000 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 365х483х44 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Инвертор напряжения PS 220/700C-P-1 | 1 шт. |
| Кабель для подключения к источнику постоянного напряжения | 1 шт. |
| Кабель синхронизации | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковка | 1 шт. |
Аксессуары для инвертора PS220/700C-P-1(1000 ВА/750 Вт)
С инвертором PS220/700C-P-1 совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "2. Аксессуары для инверторов":
| Электронные байпасы |
| Электронный байпас STS3000 |
| Электронный байпас STS3000/2 |
| Электронный байпас STS3000К с контроллером |
| Электронный байпас STS7500 |
| Электронный байпас STS7500 с контроллером |
| Контроллер PSC-200.04.02 |
