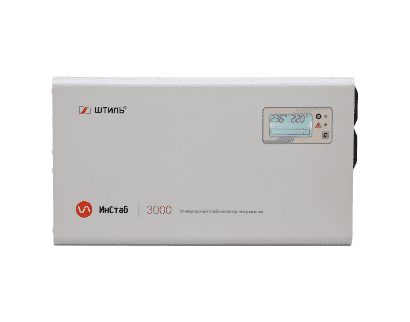

Инстаб IS3000 (настенное исполнение)
Стабилизатор IS3000 использует в своей работе принципиально новый способ стабилизации напряжения – двойное преобразование электроэнергии. Данная технология позволила значительно расширить технические возможности прибора по сравнению с другими типами устройств, в частности:
- непрерывно и бесступенчато корректировать сетевое напряжение;
- выполнять стабилизацию в широком диапазоне входного напряжения (90-310 В);
- формировать выходное напряжение с идеальным синусом и повышенной точностью (± 2%);
- питать электроприборы бесперебойно (200 мс) в случае кратковременного пропадания электропитания.
Охлаждение устройства обеспечивается двумя малошумными вентиляторами с адаптивной скоростью вращения.
Установка и подключение
Монтаж модели IS3000 в помещениях выполняется двумя способами:
- на стену или любую ровную вертикальную поверхность с помощью съемного кронштейна;
- на полку или любую горизонтальную плоскость на резиновые ножки.
Крепления для обоих способов монтажа предоставляются в комплекте поставки устройства.
К сети стабилизатор подключается через клеммные колодки, в которые закрепляется сетевой провод. Для питания нагрузки предусмотрены две евророзетки с заземлением и клеммные колодки.
Панель управления
Контролировать работу стабилизатора можно с помощью светодиодных индикаторов и информативного ЖК-дисплея, расположенных на фронтальной стороне корпуса. Светодиодов два:
- «Норма» – если светится непрерывно, значит устройство работает в штатном режиме, если мигает – выполнен переход на автоматический байпас;
- «Авария» – светится красным при возникновении одной из следующих проблем: перегрев, перегрузка (информация дублируется на ЖК-дисплее), короткое замыкание, внутренняя неполадка, отключена сеть или низкое сопротивление нагрузки.
ЖК-дисплей показывает следующие параметры работы стабилизатора:
- значение напряжения на входе и выходе;
- шкалу уровня загрузки;
- мощность, потребляемую подключенными устройствами;
- температуру внутри прибора;
- аварийные сообщения: перегрузка или перегрев.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В.
Внимание! В момент применения пользовательской настройки выходного напряжения возможно кратковременное обесточивание выхода стабилизатора.
Защита
IS3000 имеет электронную аварийную систему защиты с восстановлением работы от:
- внутреннего перегрева, перегрузки по выходу и короткого замыкания;
- запредельно пониженного или повышенного напряжения в сети (менее 90 В или более 310 В);
- внутренних поломок устройства.
Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами.
Стабилизатор обладает функцией «Автоматический байпас», которая позволяет переключать питание нагрузки на сеть в случае выхода из строя внутренних узлов прибора или его перегрузки. Таким образом, несмотря на прерывание процесса стабилизации вследствие аварийного события, будет обеспечена непрерывная работа подключенного оборудования.
Преимущества
| Широкий рабочий диапазон входного напряжения | Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения |
| Мгновенное быстродействие | Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок |
| Высокая точность стабилизации | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Идеальная синусоида выходного напряжения | Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования |
| Схема без трансформатора | Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения) |
| Питание нагрузки до 200 мс при пропадании сети | Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения |
| Полная электронная защита | От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора |
| Автоматический перезапуск после аварий | Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии |
| Полное цифровое управление | На основе высокопроизводительного цифрового сигнального процессора |
| Фильтрация помех | Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц |
| Встроенный электронный байпас | Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора |
| Информативный ЖК-дисплей | Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др. |
| Совместимость с генераторами | Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков |
| Корректор коэффициента мощности на входе | Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть |
| Высокая перегрузочная способность 150% | Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы |
| Высокий КПД | Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату |
| Малый вес и компактные размеры | Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении |
| Большой срок службы | За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов |
Технические характеристики Стабилизатора напряжения IS3000 (3000 ВА)
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Полная мощность, кВА | 3 | ||||
| Активная мощность, кВт | 2,5 | ||||
| Принцип стабилизации | инверторный (с двойным преобразованием) | ||||
| Способ установки | настенный | ||||
| Входные характеристики | |||||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||||
| Совместимость с генератором | есть | ||||
| Номинальное входное напряжение, В | 220/230 | ||||
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | ||||
| Предельный диапазон входного напряжения, В | 90-310 | ||||
| Нижний порог отключения нагрузки, В | 90 | ||||
| Нижний порог подключения нагрузки, В | 110 | ||||
| Верхний порог отключения нагрузки, В | 310 | ||||
| Верхний порог подключения нагрузки, В | 290 | ||||
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 | ||||
| Номинальная входная частота, Гц | 50 | ||||
| Диапазон входной частоты | 43-57 (50±14%) | ||||
| Входной коэффициент мощности | 0,99 | ||||
| Максимальный входной ток, А | 17 | ||||
| Потребляемая мощность в режиме холостого хода, Вт | 40 | ||||
| Плавный пуск | есть | ||||
| Выходные характеристики | |||||
| Тип выходного напряжения | однофазное | ||||
| Номинальное выходное напряжение, В | 220/230 | ||||
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 | ||||
| Точность стабилизации, % | ±2 | ||||
| Быстродействие, мс | 0 | ||||
| Форма выходного напряжения | чистая синусоида | ||||
| Номинальная выходная частота, Гц | 50 (отклонения выходной частоты определяются частотой сети) | ||||
| Время автономной работы при отключении питания | не более 200 мс | ||||
| Максимальный выходной ток, А | 14 | ||||
| Коэффициент нелинейных искажений выходного напряжения, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | ||||
| Крест-фактор | 3:1 | ||||
| Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с | ||||
| КПД, % | до 97 | ||||
| Защита | |||||
| Перегрузка по выходу | электронная защита c автовосстановлением | ||||
| Короткое замыкание | электронная защита c автовосстановлением | ||||
| Перегрев | электронная защита c автовосстановлением | ||||
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) | ||||
| Защита от высокочастотных помех | 100 кГц - 30 МГц | ||||
| Защита от аварии сети | электронная защита c автовосстановлением | ||||
| Защита от аварии стабилизатора | электронная аварийная защита | ||||
| Электронный автоматический байпас | есть | ||||
| Панель управления и интерфейсы | |||||
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров | ||||
| Светодиодная индикация | норма, авария | ||||
| Подключение | |||||
| Входная сеть | сетевой шнур с трёхполюсной вилкой | ||||
| Нагрузка (выходные разъёмы) | F-type EURO розетка с заземлением (1 шт.) | ||||
| Надежность и эксплуатационные характеристики | |||||
| Установка | в помещении | ||||
| Диапазон рабочей температуры, °С | от +5 до +40 | ||||
| Диапазон температуры хранения,0С | от -40 до +40 | ||||
| Тип охлаждения | принудительное (вентиляторное) | ||||
| Относительная влажность, % | от 0 до 80 (без конденсата) | ||||
| Рабочая высота, м | до 3000 м над уровнем моря | ||||
| Степень защиты от пыли и влаги | IP20 | ||||
| Срок службы, лет | не менее 10 | ||||
| Наработка на отказ, ч | не менее 150000 | ||||
| Гарантия, мес | 24 | ||||
| Механические характеристики | |||||
| Габариты (ДхШхВ), мм | 103х370х205 | ||||
| Масса, кг | 5 | ||||
| Цвет корпуса | серый | ||||
| Стандарты и сертификаты | |||||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | ||||
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | ||||
КОМПЛЕКТАЦИЯ стабилизатора IS3000
Стабилизатор напряжения IS3000: 1 шт.
Кронштейн для крепления (с мотверстиями): 1 шт.
Дюбель 6х40: 2 шт.
Шуруп "саморез" 4,2х41: 2 шт.
Ножка приборная резиновая самоклеящаяся: 4 шт.
Руководство по эксплуатации: 1 шт.
Гарантийный талон: 1 шт.
Упаковка (картонный короб): 1 шт.
