ИБП SW500SL (500 ВА)

Артикул:
2059
Размеры:
116
x
357
x
287
Вес:
11
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП SW500SL

Установка и подключение

Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства.

Для подключения нагрузки на правой боковой панели устройства размещена евророзетка. Подключение к сети осуществляется с помощью сетевого кабеля с евровилкой.

Автономная работа

Для обеспечения автономной работы нагрузки модель SW500SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке ИБП АКБ способны обеспечить автономную работу в течение 10 минут.

Зависимость времени автономной работы SW500SL на встроенных батареях от уровня нагрузки:

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы, мин 220 75 43 30 22 18 16 13 11 10

 В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Сеть» – состояние сети;
  • «Байпас» – работа через байпас/ЭКО-режим;
  • «Инвертор» – работе инвертора;
  • «Батарея» – состояние батарей.

На ЖК-дисплее можно просматривать следующую информацию:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активную и полную мощность нагрузки;
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

Модель ИБП оснащена слотом для установки карты удаленного/локального мониторинга (платы расширения интерфейсов)). В интернет-каталоге представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);

С установленной картой работа ИБП удобно контролируется прямо через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

SW500SL обладает современной многоуровневой системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный электронный байпас позволяет продолжить питать нагрузку напрямую от сети при перегрузке ИБП или выходе из строя одного из его узлов.

Преимущества ИБП SW500SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Функциональность

  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • большой ассортимент дополнительных аксессуаров.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас.

Технические характеристики ИБП SW500SL

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,4
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%,155-295 при нагрузке 75%,120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 2,7
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 2,3
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 96
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12 В, шт. 2
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 10 (22)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения естественное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 112х357х287 (без кронштейна для крепления)
116х357х287 (с кронштейном для крепления)
Масса, кг 11
Цвет корпуса серый

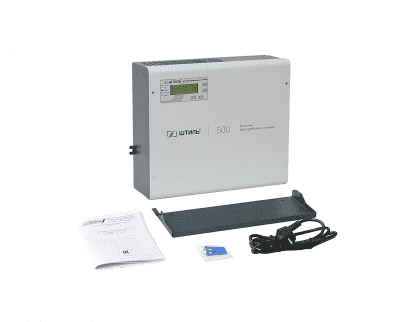

Комплектация ИБП SW500SL
ИБП переменного тока SW500SL 1 шт.
Встроенная аккумуляторная батарея (12 В, 9 Ач) 2 шт.
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
Комплект для настенного крепления 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Упаковка 1 шт.

Аксессуары для ИБП SW500SL

С ИБП SW500SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-RS232/Dry Contacts
