ИБП SW500L (500 ВА)

Артикул:
2061
Размеры:
112
x
357
x
287
Вес:
5
кг.
Ед. измерения:
шт
Есть в наличии
Количество:

Особенности ИБП SW500L

Установка и подключение

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью сетевого кабеля с евровилкой.

Автономная работа

Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

Зависимость времени автономной работы SW500L на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ, Ач

Габариты

(ДхШхВ), мм

Время автономной работы (в зависимости от уровня нагрузки), мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль ВМ-24-18 18 116x357x297 360 180 90 65 50 40 33 28 25 22
Батарейный модуль ВМ-24-27 27 116x357x297 550 260 190 120 85 70 53 45 40 35
Батарейный стеллаж BS-24-1W; 33 224х436х602 730 340 220 130 110 80 70 58 45 38
АБ 33 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 40 224х436х602 900 430 270 190 130 105 85 75 65 55
АБ 40 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 55 224х436х602 1300 660 400 260 210 165 155 105 90 75
АБ 55 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 65 224х436х602 1440 720 500 340 260 210 165 130 110 100
АБ 65 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 75 224х436х602 1700 850 550 380 310 250 210 170 140 125
АБ 75 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 90 224х436х602 2000 1000 700 520 380 300 250 220 180 150
АБ 90 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-1W; 100 224х436х602 2100 1200 800 580 440 340 260 240 200 160
АБ 100 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-2W; 120 324х630х637 2700 1300 1000 750 600 460 360 300 250 200
АБ 120 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-2W; 150 324х630х637 3400 1600 1200 900 720 600 490 400 320 290
АБ 150 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-2W; 200 324х630х637 4500 2200 1400 1100 900 720 630 540 480 430
АБ 200 Ач 12 В (2 шт.)
Батарейный стеллаж BS-24-2W; 250 324х630х637 5500 2700 1600 1400 1200 1000 850 730 660 580
АБ 250 Ач 12 В (2 шт.)

В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Сеть» – состояние входной сети;
  • «Байпас» – электронный байпас/ЭКО-режим;
  • «Инвертор» – работа от инвертора;
  • «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

В SW500L допускается установка карты удалённого/локального мониторинга (платы расширения интерфейсов). В интернет-каталоге представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).

С установленной картой работа ИБП удобно контролируется прямо через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

SW500L оснащен электронной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас позволяет переводить питание нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.

Преимущества ИБП SW500L

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Функциональность

  • плавный пуск;
  • резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • большой ассортимент дополнительных аксессуаров.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • система конвекционного (безвентиляторного) охлаждения.

Технические характеристики ИБП SW500L

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,4
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%,155-295 при нагрузке 75%,120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 3,6
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 2,3
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 96
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 5
Функционал управления АБ защита от глубокого разряда (LVD), термокомпенсация заряда, тест АБ
Холодный старт есть
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения естественное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 112х357х287 (без кронштейна для крепления)
116х357х287 (с кронштейном для крепления)
Масса, кг 5
Цвет корпуса серый

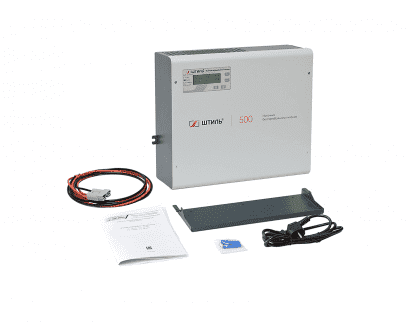

Комплектация ИБП SW500L
ИБП переменного тока SW500L 1 шт.
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
Батарейный кабель TD50А-T-2-2х6, длина 2 м 1 шт.
Комплект для настенного монтажа 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Упаковка 1 шт.

Аксессуары для ИБП SW500L

С ИБП SW500L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-RS232/Dry Contacts
Настенные батарейные модули:
Батарейный модуль BM-24-18
Батарейный модуль BM-24-27
Батарейныe стеллажи:
Батарейный стеллаж BS-24-1W
Батарейный стеллаж BS-24-2W
Батарейные кабели:
Батарейный кабель TD50A-TD50A-3-2x6
Батарейный кабель TD50A-TD50A-4-2x6
Батарейный кабель TD50A-TD50A-5-2x6
Батарейный кабель TD50A-T-2-2x6
Батарейный кабель TD50A-T-3-2x6
Батарейный кабель TD50A-T-4-2x6
Батарейный кабель TD50A-T-5-2x6
Аккумуляторы для ИБП:
Аккумуляторная батарея 33 Ач 12 В
Аккумуляторная батарея 40 Ач 12 В
Аккумуляторная батарея 55 Ач 12 В
Аккумуляторная батарея 65 Ач 12 В
Аккумуляторная батарея 75 Ач 12 В
Аккумуляторная батарея 90 Ач 12 В
Аккумуляторная батарея 100 Ач 12 В
Аккумуляторная батарея 120 Ач 12 В
Аккумуляторная батарея 150 Ач 12 В
Аккумуляторная батарея 200 Ач 12 В
Аккумуляторная батарея 250 Ач 12 В
