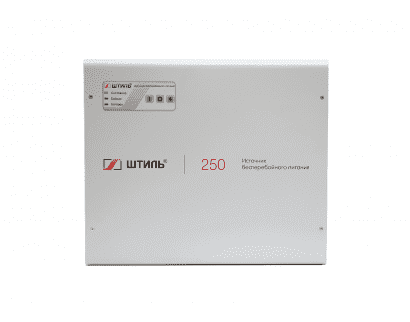

ИБП SW250 (250 ВА)

Артикул:
2057
Размеры:
176
x
357
x
287
Вес:
7
кг.
Ед. измерения:
шт
Есть в наличии
Количество:

Особенности ИБП SW250

Установка и подключение

ИБП SW250 рассчитан на настенное размещение. Модель крепится на ровную вертикальную поверхность с помощью специального кронштейна, который входит в комплект поставки ИБП.

Нагрузка подключается в евророзетку, установленную на боковой панели ИБП. К электросети устройство подсоединяется через шнур с евровилкой.

Автономная работа

Предусмотрена установка одной встроенной АБ 12 В ёмкостью 17, 26, 33 или 40 Ач. Для зарядки батареи есть встроенное ЗУ с номинальным током 3 А. При 100% нагрузке АБ максимальной ёмкости (40 Ач) обеспечит резервное питание нагрузки в течение 55 минут.

Зависимость времени автономной работы SW250 на встраиваемых батареях от уровня нагрузки:

Встраиваемая аккумуляторная батарея Время автономной работы (в зависимости от уровня нагрузки), мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Аккумуляторная батарея 17 Ач 12 В 360 150 90 70 48 37 30 25 22 18
Аккумуляторная батарея 26 Ач 12 В 500 220 140 100 80 65 50 42 36 32
Аккумуляторная батарея 33 Ач 12 В 720 330 190 130 105 80 70 60 47 38
Аккумуляторная батарея 40 Ач 12 В 900 430 260 180 130 105 85 75 65 55

 В SW250 применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Настройка работы ИБП и контроль его параметров выполняется с помощью функциональных кнопок и светодиодных индикаторов, которые размещены на лицевой панели устройства:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Байпас» – работа через байпас/ЭКО-режим;
  • «Батарея» – состояние батарей.

Функциональные кнопки позволяют выбрать режим работы: онлайн, байпас или ECO.

С помощью панели управления также можно выполнить тест работы АБ, который заключается в 10-секундном принудительном питании нагрузки от АБ. Тест запускается при 3-секундном удержании кнопки «Смена режима».

Тестирование батарей рекомендуется выполнять периодически (не менее одного раза в полгода).

Средства мониторинга

Модель SW250 оснащена слотом для установки карты удаленного/локального мониторинга (платы расширения интерфейсов)). В интернет-каталоге представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);
  • датчик температуры.

С установленной картой работа ИБП удобно контролируется прямо через веб-браузер или программу Shtyl Device Manager (SDM).

Установленная в ИБП карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB позволяет настраивать выходное напряжение в диапазоне 210-240 В.

Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

SW250 оснащён многоуровневой системой защиты c автовосстановлением после:

  • короткого замыкания и длительной перегрузки по выходу;
  • внутреннего перегрева;
  • импульсных перенапряжений и сетевых помех.

Также ИБП имеет защиту от «глубокого» разряда батареи, которая отключается при разряде на 80-85%.

Электронный байпас обеспечивает прямое питание нагрузки от сети, если ИБП вышел из строя или произошла его перегрузка.

Режим байпаса может включаться автоматически или принудительно.

Преимущества ИБП SW250

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Функциональность

  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности дистанционного мониторинга и управления;
  • настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 89% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • система конвекционного (безвентиляторного) охлаждения.

Технические характеристики ИБП SW250

Общие
Полная мощность, кВА 0,25
Активная мощность, кВт 0,225
Форм-фактор настенный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 230
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%,155-295 при нагрузке 75%,120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 1,7
Потребляемая мощность в режиме холостого хода, Вт 16
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 230
Диапазон настройки выходного напряжения, В 210-240 (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB)
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60 (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB)
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 1,2
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин,105-130% – в течение 60 с,130-150% – в течение 1 с, более 150% – в течение 0,2 с
Перегрузочная способность (при работе через байпас или в режиме ECO) 400% – не менее 1 мин
КПД в режиме on-line, % 89
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 82
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей опция
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальный ток заряда встроенного ЗУ, А 3
Функционал управления АБ защита от глубокого разряда (LVD), термокомпенсация заряда, тест АБ
Холодный старт есть
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
Светодиодная индикация состояние, байпас, батарея
Функциональные клавиши есть
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
Подключение
Входная сеть сетевой кабель с евровилкой
Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения естественное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 176х357х287
Масса, кг 7
Цвет корпуса серый
Комплектация ИБП SW250
ИБП переменного тока SW250 1 шт.
Комплект для настенного монтажа 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Упаковка 1 шт.

Аксессуары для ИБП SW250

С ИБП SW250 совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts
Аккумуляторы для ИБП:
Аккумуляторная батарея 17 Ач 12 В
Аккумуляторная батарея 26 Ач 12 В
Аккумуляторная батарея 33 Ач 12 В
Аккумуляторная батарея 40 Ач 12 В
