ИБП SW1000L (1000 ВА)
Особенности ИБП SW1000L
Установка и подключение
SW1000L крепится на ровной вертикальной поверхности с помощью специального кронштейна на задней панели. Детали для крепления входят в комплект поставки устройства.
Электропитание нагрузки осуществляется через две евророзетки, размещённые на правой боковой панели устройства. ИБП подключается к сети с помощью сетевого кабеля с евровилкой.
Автономная работа
ИБП SW1000L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних АБ (не более 250 Ач), за счёт которых обеспечивается необходимое время автономной работы нагрузки (до 7 часов при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
Зависимость времени автономной работы SW1000L на внешних батареях от уровня нагрузки:
Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Габариты (ДхШхВ), мм |
Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||
Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||
Батарейный модуль ВМ-36-18 | 18 | 116x357x386 | 270 | 120 | 65 | 45 | 35 | 30 | 25 | 20 | 17 | 15 |
Батарейный модуль ВМ-36-27 | 27 | 116x357x386 | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
Батарейный стеллаж BS-36-1W; | 33 | 224х436х864 | 540 | 220 | 130 | 100 | 75 | 65 | 43 | 37 | 32 | 28 |
АБ 33 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 40 | 224х436х864 | 720 | 300 | 200 | 130 | 95 | 75 | 65 | 50 | 45 | 38 |
АБ 40 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 55 | 224х436х864 | 900 | 450 | 270 | 220 | 145 | 110 | 90 | 75 | 70 | 60 |
АБ 55 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 65 | 224х436х864 | 1000 | 540 | 330 | 230 | 170 | 140 | 115 | 90 | 80 | 70 |
АБ 65 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 75 | 224х436х864 | 1300 | 600 | 400 | 280 | 210 | 160 | 130 | 115 | 100 | 80 |
АБ 75 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 90 | 224х436х864 | 1440 | 780 | 510 | 350 | 270 | 210 | 160 | 140 | 110 | 100 |
АБ 90 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-1W; | 100 | 224х436х864 | 1600 | 900 | 590 | 400 | 290 | 230 | 180 | 150 | 130 | 110 |
АБ 100 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-2W; | 120 | 324х630х918 | 1900 | 1100 | 770 | 550 | 400 | 300 | 230 | 200 | 170 | 140 |
АБ 120 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-2W; | 150 | 324х630х918 | 2300 | 1300 | 900 | 660 | 540 | 400 | 320 | 270 | 230 | 200 |
АБ 150 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-2W; | 200 | 324х630х918 | 3300 | 1600 | 1100 | 820 | 650 | 540 | 460 | 400 | 360 | 330 |
АБ 200 Ач 12 В (3 шт.) | ||||||||||||
Батарейный стеллаж BS-36-2W; | 250 | 324х630х918 | 4200 | 2100 | 1400 | 1000 | 900 | 730 | 640 | 540 | 480 | 420 |
АБ 250 Ач 12 В (3 шт.) |
Внимание!
При размещении в стеллаже BS-36-2W батарей ёмкостью от 150 Ач рекомендуем дополнительно приобрести внешнее зарядное устройство (ВСТ-36-10 для батарей ёмкостью 150 Ач, ВСТ-36-20 для батарей ёмкостью 200 или 250 Ач)!
В SW1000L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства;
- «Сеть» – состояние сети;
- «Байпас» – переход на байпас/в ЭКО-режим;
- «Инвертор» – работа через инвертор;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Средства мониторинга
Для организации локального/удалённого мониторинга работы ИБП SW1000L потребуется установить карту мониторинга (плату расширения интерфейсов), разъём для которой предусмотрен на боковой панели ИБП. В ассортименте представлено несколько моделей плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).
SW1000L с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM).
Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.
Защита
SW1000L имеет современную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас обеспечивает автоматическое переключение питания нагрузки на сеть, если ИБП вышел из строя или произошла его перегрузка.
Преимущества ИБП SW1000L
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Высокая надёжность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Функциональность
- плавный пуск;
- резервное питание до 7 часов за счёт подключения внешних АБ (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удалённого мониторинга и управления;
- большой ассортимент дополнительных аксессуаров.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Технические характеристики ИБП SW1000L
Общие | |
Полная мощность, кВА | 1 |
Активная мощность, кВт | 0,9 |
Форм-фактор | настенный |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, ECO |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трёхпроводная (L, N, PE) |
Совместимость с генератором | есть |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%,155-295 при нагрузке 75%,120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 7,2 |
Потребляемая мощность в режиме холостого хода, Вт | 25 |
Плавный пуск | есть |
Выходные характеристики | |
Тип выходного напряжения | однофазное |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Максимальный выходной ток, А | 4,5 |
Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД в режиме on-line, % | 96 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 86 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Аккумуляторные батареи (АБ) | |
Наличие встроенных батарей | нет |
Поддержка подключения внешних АБ | есть |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 36 |
Номинальный ток заряда встроенного ЗУ, А | 5 |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | есть |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
Защита от высокочастотных помех | 100 кГц - 30 МГц |
Защита от «глубокого» разряда батарей | есть |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | есть |
Панель управления и интерфейсы | |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Подключение | |
Входная сеть | сетевой кабель с евровилкой |
Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
Надёжность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Наработка на отказ, ч | не менее 70000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Габаритные размеры ДхШхВ (без упаковки), мм | 112х357х379 (без кронштейна для крепления) 116х357х379 (с кронштейном для крепления) |
Масса, кг | 6 |
Цвет корпуса | серый |

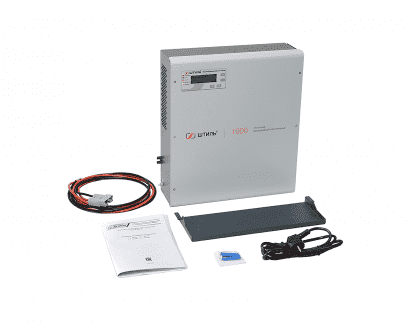

Комплектация ИБП SW1000L | |
ИБП переменного тока SW1000L | 1 шт. |
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м | 1 шт. |
Батарейный кабель TD50А-T-2-2х6, длина 2 м | 1 шт. |
Комплект для настенного монтажа | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Гарантийный талон | 1 шт. |
Упаковка | 1 шт. |
