ИБП STR300SL (300 ВА)

Артикул:
2430
Вес:
15
кг.
Ед. измерения:
шт
Под заказ
Количество:

Особенности ИБП STR1101SL

Установка и подключение

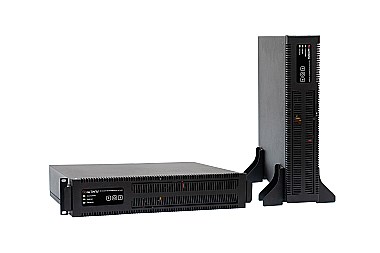

STR300SL имеет корпус, рассчитанный на два способа установки: на пол в вертикальном положении и в 19-дюймовую стойку в горизонтальном положении (для данного варианта, если ИБП размещается не на полке, рекомендуется дополнительно приобрести комплект для монтажа в стойку (см. категорию "Аксессуары для ИБП переменного тока и инверторных стабилизаторов").

Для подключения нагрузки в ИБП предусмотрен блок из трех «компьютерных» розеток С13. К электросети устройство подключается с помощью сетевого кабеля с евровилкой длиной 1,5 м.

Автономная работа

Автономную работу нагрузки STR300SL обеспечивает за счет одного встроенного аккумулятора ёмкостью 9 Ач, расположенного в батарейном блоке, и зарядного устройства с током 1 А. При 100% загрузке резервное питание потребителей составит 8 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок (см. категорию "Аксессуары для ИБП переменного тока и инверторных стабилизаторов").

Зависимость времени автономной работы STR300SL на встроенных батареях от уровня нагрузки:

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы, мин 180 60 40 20 23 18 14 12 10 8

Внимание! Модель STR300SL не поддерживает подключение внешних аккумуляторных батарей.

Внимание! Изначально внутренние АКБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • уведомлять пользователя об износе АБ;
  • прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Панель управления

Панель управления STR300SL оснащена функциональными кнопками и тремя светодиодными индикаторами:

  • «Состояние» – режим работы устройства и возникновение аварий;
  • «Байпас» – работа через байпас/ЭКО-режим;
  • «Батарея» – состояние батарей.

С помощью функциональных кнопок можно включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Внимание!Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В STR300SL применено несколько видов электронной защиты:

  • от перегрузки;
  • от короткого замыкания;
  • от внутреннего перегрева.

Поддерживается автоматический перезапуск после устранения причины «ухода» в защиту.

Также ИБП обладает:

  • защитой от высокочастотных сетевых помех и импульсных перенапряжений;
  • аварийной защитой от неполадок в работе (при срабатывании устройство обесточивает нагрузку или безразрывно переводит её питание на сеть через байпас).

Средства мониторинга и настройки

В STR300SL предусмотрена установка одной карты мониторинга для мониторинга состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протокол Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Состояние ИБП STR300SL можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR300SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 210-240 В (требуется карта мониторинга).

Функциональность

  • универсальное исполнение – напольное/стоечное;
  • «горячая» замена батарейного блока (без отключения нагрузки);
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск после устранения причины аварии;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR300SL

Общие
Полная мощность, кВА 0.3
Активная мощность, кВт 0,225
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 1,7
Потребляемая мощность в режиме холостого хода, Вт 16
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 230
Диапазон настройки выходного напряжения, В 210-240, шаг 5 (требуется карта мониторинга)
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,75
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 1,2
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 91
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 82
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ нет
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 12
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12В, шт. 1
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ есть
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 8 (23)
Ориентировочное время автономной работы (при 80% загрузке ИБП), мин 12
Функционал управления АБ 10-ти секундный тест, защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
Светодиодная индикация состояние, байпас, батарея
Функциональные клавиши «Вкл», «Откл», «Смена режима»
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль»)
«Сухие» контакты опция (требуется установка карты мониторинга)
Датчик температуры опция (требуется установка карты мониторинга)
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 350х440х89 (в стойку, без учёта кронштейнов для горизонтального крепления)
350х482х89 (в стойку, полный габарит)
350х207х467 (напольный)
Высота установки в стойку, U 2
Масса, кг 11
Цвет корпуса чёрный
КОМПЛЕКТАЦИЯ
ИБП переменного тока STR300SL 1 шт.
Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м 1 шт.
Кабель нагрузки С13-С14, длина 1,5 м 1 шт.
Кронштейн для горизонтального крепления 2 шт.
Упор для вертикальной установки 2 шт.
Руководство по эксплуатации 1 шт.
Упаковка (картонный короб) 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП STR300SL

С ИБП STR1101SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-RS232/Dry Contacts
Блоки розеток:
Блок розеток PDU-8xSchuko-Schuko
Блок розеток PDU-8xC13-Schuko
Комплекты для монтажа в стойку:
Комплект для монтажа в стойку
