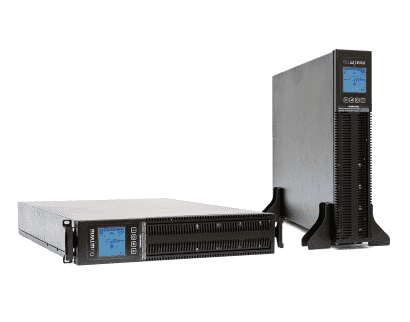

ИБП STR1103TLD (3000 ВА)

Артикул:
2073
Вес:
13
кг.
Ед. измерения:
шт
Под заказ
Количество:

Особенности ИБП STR1103ТLD (3000 ВА)

Установка и подключение

STR1103TLD может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

Для подключения электрооборудования ИБП имеет следующие разъёмы: восемь «компьютерных» розеток С13 и клеммные колодки. Подключение к входной сети выполняется через выводы (L, N, PE).

Автономная работа

ИБП обладает встроенным зарядным устройством (ток 8 А) и возможностью подключения внешних свинцово-кислотных АБ, за счёт которых обеспечивается необходимое время автономной работы нагрузки.

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

Зависимость времени автономной работы STR1103ТLD на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ,

Ач

Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMRT-72-18 (1 шт.) 18 240 90 55 40 33 25 20 17 15 10
Батарейный модуль BMRT-72-18 (2 шт.) 36 500 250 160 90 70 55 47 43 35 30
Батарейный модуль BMRT-72-18 (3 шт.) 54 750 360 240 180 130 100 70 60 55 50
Батарейный модуль BMRT-72-18 (4 шт.) 72 1100 520 320 230 190 140 110 90 75 65

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1103TLD имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

  • схема работы устройства – онлайн, байпас или питание от АБ;
  • значение входного и выходного напряжения;
  • процент загрузки и частота;
  • активная и полная мощность;
  • значение напряжения батарей и их состояние;
  • оставшееся время автономного режима;
  • аварии с указанием причин.

Настройка основных параметров работы ИБП:

  • режим работы (on-line или ЭКО);
  • режим байпаса (авто, включен или выключен);
  • способ запуска (авто или по кнопке);
  • выходное напряжение (220, 230 или 240 В);
  • номинальную выходную частоту (50/60 Гц);
  • режим работы АБ, а также провести тест батарей.

Запуск трёх видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Защита

В ИБП STR1103TLD применяется современная многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.

Средства мониторинга

STR1103ТLD имеет широкие возможности для организации локального/удалённого мониторинга работы. Для этого к ИБП подключаются платы расширения (карты мониторинга) со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR1103ТLD

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • универсальное исполнение – напольное/стоечное;
  • функция «горячей» замены АБ без отключения оборудования;
  • ЖК-дисплей со встроенным гироскопом;
  • плавный пуск;
  • резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • встроенный автоматический байпас;
  • широкие возможности локального/удалённого мониторинга.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR1103ТLD (3000 ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 22
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 72
Номинальный ток заряда встроенного ЗУ, А 8
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
Поворотный ЖК-дисплей со встроенным гироскопом отображение состояния системы и основных входных и выходных параметров
Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть выводы (L, N, PE)
Нагрузка (выходные разъёмы) IEC-320-C13 (8 шт.), выводы (L, N, PE)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 595х482х88 (в стойку)
595х207х466 (напольный)
Масса, кг 13
Цвет корпуса чёрный
КОМПЛЕКТАЦИЯ
ИБП переменного тока STR1103ТLD 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м 1 шт.
Кронштейн для горизонтального крепления 2 шт.
Упор для вертикальной установки 2 шт.
Защитная заглушка для разъёма TD50A (разъём для подключения внешних АБ) 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.
