ИБП STR1103TL (3000 ВА)

Особенности ИБП STR1103ТL  (3000 ВА)

Установка и подключение

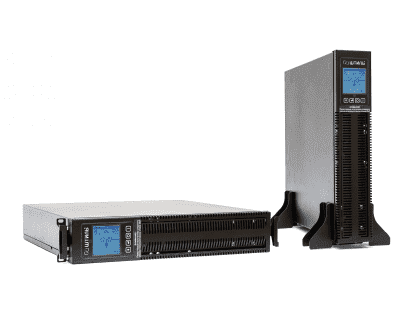

STR1103TL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

Для подключения электрооборудования ИБП имеет следующие разъёмы: восемь «компьютерных» розеток С13 и клеммные колодки. Подключение к входной сети выполняется через выводы (L, N, PE).

Автономная работа

ИБП обладает встроенным зарядным устройством (ток 4 А) и возможностью подключения внешних свинцово-кислотных АБ, за счёт которых обеспечивается необходимое время автономной работы нагрузки.

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

Зависимость времени автономной работы STR1103TL на внешних батареях от уровня нагрузки:

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1103ТL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счёт которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• схема работы устройства – онлайн, байпас или питание от АБ;
• значение входного и выходного напряжения;
• процент загрузки и частота;
• активная и полная мощность;
• значение напряжения батарей и их состояние;
• оставшееся время автономного режима;
• аварии с указанием причин.

Настройка основных параметров работы ИБП:

• режим работы (on-line или ЭКО);
• режим байпаса (авто, включен или выключен);
• способ запуска (авто или по кнопке);
• выходное напряжение (220, 230 или 240 В);
• номинальную выходную частоту (50/60 Гц);
• режим работы АБ, а также провести тест батарей.

Запуск трёх видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической регулировкой скорости вращения.

Защита

В ИБП STR1103ТL применяется современная многоуровневая система защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.

Средства мониторинга

STR1103ТL имеет широкие возможности для организации локального/удалённого мониторинга работы. Для этого к ИБП подключаются платы расширения (карты мониторинга) со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR1103ТL

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

• универсальное исполнение – напольное/стоечное;
• функция «горячей» замены АБ без отключения оборудования;
• ЖК-дисплей со встроенным гироскопом;
• плавный пуск;
• резервное питание за счёт внешних АБ;
• совместимость в работе с генераторами;
• функция «холодного» старта;
• встроенный автоматический байпас;
• широкие возможности локального/удалённого мониторинга.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентилятором с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR1103ТL (3000 ВА)

Аксессуары для ИБП STR1103TL

С ИБП STR1103TL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
