ИБП STR1103SL (3000 ВА)

Артикул:
2070
Вес:
31
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП STR1103SL (3000 ВА)

Установка и подключение

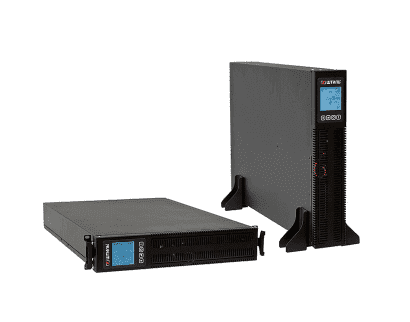

Форм-фактор ИБП STR1103SL – универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

На задней панели ИБП расположены разъемы для подключения нагрузок: три «компьютерные» розетки С13 и одна розетка С19. Входная сеть подключается через розетку С20.

Внимание! Разъёмы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

Автономная работа нагрузки обеспечивается встроенными АБ (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи. Зависимомть времени работы от встроенных батарей от уровня нагрузки представлена в таблице:

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы (от встроенных батарей), мин 90 40 25 18 14 12 10 8 7 5

В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.

Внимание! Изначально внутренние АКБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.

Информация на ЖК-дисплее:

  • схема работы устройства – онлайн, байпас или питание от АБ;
  • значение входного и выходного напряжения;
  • процент загрузки и частота;
  • активная и полная мощность;
  • значение напряжения батарей и их состояние;
  • оставшееся время автономного режима;
  • аварии с указанием причин.

Настройка основных параметров работы ИБП:

  • режим работы (on-line или ЭКО);
  • режим байпаса (авто, включен или выключен);
  • способ запуска (авто или по кнопке);
  • выходное напряжение (220, 230 или 240 В);
  • номинальную выходную частоту (50/60 Гц);
  • режим работы АБ, а также провести тест батарей.

Запуск трех видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.

Защита

В ИБП STR1103SL применяется современная многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.

Средства мониторинга

STR1103SL  имеет возможность установки плат расширения (карт мониторинга) для организации локального/удаленного мониторинга устройства. В ассортименте имеются несколько плат расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

ИБП с установленной платой довольно просто контролировать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП STR1103SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 220-240 В.

Функциональность

  • универсальное исполнение – напольное/стоечное;
  • функция «горячей» замены АБ без отключения оборудования;
  • ЖК-дисплей со встроенным гироскопом;
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП STR1103SL (3000ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 18
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 72
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12 В, шт. 6
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ есть
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
Поворотный ЖК-дисплей со встроенным гироскопом отображение состояния системы и основных входных и выходных параметров
Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)
Первоочередное отключение неприоритетной нагрузки есть
Уровень заряда, при котором происходит отключение неприоритетной нагрузки устанавливается пользователем (по умолчанию – 20%)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 595х482х88 (в стойку)
595х207х466 (напольный)
Высота установки в стойку, U 2
Масса, кг 31
Цвет корпуса чёрный
КОМПЛЕКТАЦИЯ
ИБП переменного тока STR1103SL 1 шт.
Встроенные аккумуляторные батареи (12 В, 5 Ач) 8 шт.
Сетевой шнур Schuko-C19-1,8-3х1,5, длина 1,8 м 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м 1 шт.
Кронштейн для горизонтального крепления 2 шт.
Упор для вертикальной установки 2 шт.
Защитная заглушка для разъёма TD50A (разъём для подключения внешних АБ) 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП STR1103SL

С ИБП STR1103SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-Modbus/Dry Contacts
Карта мониторинга IC-RS232/Dry Contacts
Батарейные блоки:
Батарейный блок BP-72-09/RT
Блоки розеток:
Блок розеток PDU-8xSchuko-С20
Блок розеток PDU-8xC13-С20
Комплекты для монтажа в стойку:
Комплект для монтажа в стойку
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-03-RC
Модуль внешнего байпаса EBM-02-WCL-1
Модуль внешнего байпаса EBM-02-WCL-1S
Модуль внешнего байпаса EBM-02-WCL-1P
Модуль внешнего байпаса EBM-02-WCL-1PS
Модули распределения:
Модуль распределения PDM-03-2C-1S
Модуль распределения PDM-03-2C-1PS
Модуль распределения PDM-03-1CL
Модуль распределения PDM-03-3CL
Модуль распределения PDM-03-3CL-1
Модуль распределения PDM-03-3CL-1P
Модуль распределения PDM-03-3CL-2A
Модуль распределения PDM-03-3CL-2AP
Модуль распределения PDM-03-3CL-1S
Модуль распределения PDM-03-3CL-1PS
Модуль распределения PDM-03-3CL-2AS
Модуль распределения PDM-03-3CL-2APS
