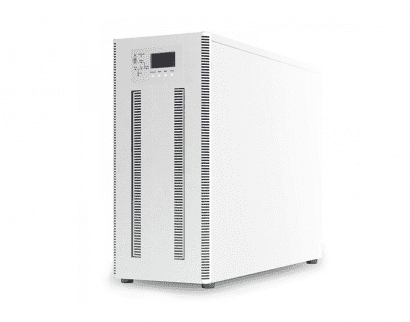

Трёхфазный ИБП ST3310 (10 кВА)

Артикул:
2101
Размеры:
693
x
250
x
553
Вес:
31
кг.
Нет в наличии
Количество:

Особенности ИБП ST3310  (10 кВА)

Установка и подключение

ST33010 изготовлен в прочном металлическом корпусе и предназначен для установки на любой ровной горизонтальной поверхности на поворотные колесики. Входная сеть и нагрузка подключается к ИБП через клеммные колодки, расположенные на тыльной стороне корпуса устройства.

Автономная работа

Для обеспечения автономной работы нагрузки ИБП имеет разъем для внешних аккумуляторных батарей и зарядное устройство. Ток зарядного устройства устанавливается от 1 до 20% от мощности ИБП. Для правильного подбора внешних аккумуляторных батарей обращайтесь к специалистам ГК «Штиль».

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

Защита

В ST33010 применяется высокоэффективная система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

В стандартной комплектации модели доступны автоматический и сервисный байпас. Автоматический байпас переключает питание на сеть без прерывания питания критической нагрузки в случае перегрузки или выхода ИБП из строя. Сервисный байпас позволит выполнить настройку и сервисное обслуживание устройства без прерывания питания нагрузки.

Средства мониторинга

В конструктиве ИБП предусмотрено коммуникационное взаимодействие с ПК для организации локального/удаленного мониторинга и управления. Для этого на тыльной стороне корпуса устройства имеются порты USB, RS-232, RS-485 и «сухие» контакты.

Дополнительно к ИБП можно подключить плату расширения (карту мониторинга) с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обращаем Ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Работа устройства отслеживается прямо в веб-браузере или программах Shut Down Manager или Shtyl Device Manager.

Преимущества ИБП ST3310

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск при отсутствии питающего напряжения);
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • параллельное подключение до 6-ти блоков ИБП;
  • большой выбор дополнительных аксессуаров.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST3310 (10 кВА)

Общие
Полная мощность, кВА 10
Активная мощность, кВт 9
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Страна производитель Россия
Входные характеристики
Тип сети трёхфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором есть
Номинальное напряжение, В 380/400/415
Рабочий диапазон напряжения, В 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Предельный диапазон напряжения, В 228-478
Допустимое отклонение верхней границы напряжения в режиме ECO и для электронного байпаса, % +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы напряжения в режиме ECO и для электронного байпаса, % -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная частота, Гц 50/60
Допустимый диапазон входной частоты, Гц 40-70
Коэффициент мощности 0,99
Максимальный ток одной фазы, А 18
Плавный пуск есть
Выходные характеристики
Тип напряжения трёхфазное
Номинальное напряжение, В 380/400/415 (трёхфазное с общей нейтралью)
Точность стабилизации напряжения, % ±1,5 (0…100% несбалансированная нагрузка)
Форма напряжения чистая синусоида
Коэффициент мощности 0,9
Номинальная частота, Гц 50/60
Точность стабилизации частоты (при работе от АБ), % ±0,1
Максимальный ток одной фазы, А 15
Коэффициент нелинейных искажений напряжения, % <1 при линейной нагрузке, <6 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме работы от электросети, % 99
КПД в режиме on-line, % 95
КПД в автономном режиме, % 95
Переходная характеристика <5% для ступенчатой нагрузки (20%-80%-20%)
Время восстановления после переходного процесса <30 мс для ступенчатой нагрузки (0%-100%-0%)
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 480 (±240), диапазон одного плеча: 198~288
Напряжение буферного заряда АБ, В/эл 2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/э 2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальная мощность заряда встроенного ЗУ 10% от мощности ИБП (диапазон выбора: 1-20%)
Номинальный ток по цепи АБ, А 20
Количество внешних АБ 12 В, шт. 40
Ёмкость внешних АБ, Ач зависит от требуемого времени автономной работы
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт опция
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
ЖК-дисплей окно информации о системе, окно меню и текущей команды, окно событий
Светодиодный дисплей индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
Функциональные клавиши возврат, влево, вправо, ввод, EPO
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 есть
Ethernet опция (требуется установка карты мониторинга)
RS-485 есть
«Сухие» контакты есть
Параллельная работа до 6 шт. (опция)
Интерфейс работы с ДГУ есть
Подключение
Входная сеть шины
Нагрузка (выходные разъёмы) шины
Завод кабелей снизу
Расстояние от задней стенки до стены или другого оборудования не менее, мм 300
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 °С превышения температуры свыше 20 °С)
Диапазон температуры хранения, °С от -40 до +70
Тип охлаждения принудительное (вентиляторное)
Уровень шума (на расстоянии 1 м), дБ 58 - при нагрузке 100%, 55 - при нагрузке 45%
Относительная влажность, % от 0 до 95 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Импульсное перенапряжение по входу, кВ не более 2 длительностью не более 50 мс
Срок службы, лет не менее 12
Наработка на отказ, ч не менее 100 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 693x250x553
Масса, кг 31
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока ST33010 1 шт.
Кабель последовательного интерфейса RS-232 1 м 1 шт.
Руководство по эксплуатации 1 шт.

Аксессуары для ИБП ST33010 (10 кВА)

С ИБП ST33010 совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/Dry Contacts
Датчики:
Датчик температуры TS-2
Батарейные стеллажи:
Батарейный стеллаж МВS-04
Батарейный стеллаж МВS-01H
Батарейный стеллаж МВS-02H
Батарейный стеллаж МВS-03H
Батарейные шкафы:
Батарейный шкаф ВС-01
Батарейный шкаф ВС-02
Шкафы внешнего байпаса серии ЕВС
Плата параллельной работы РВ-01
Комплект холодного старта CS-01
