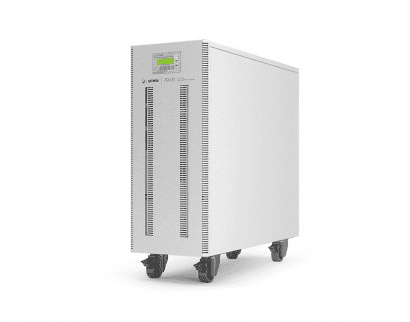

ИБП ST3120L (20 кВА)

Особенности ИБП ST3120L  (20 кВА)

Установка и подключение

ИБП ST3120L предназначен для размещения на любой ровной горизонтальной поверхности на поворотные колёсики.

Подключение нагрузки и входной сети осуществляется через клеммные соединения.

Автономная работа

Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъём для подключения внешних батарей.

Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 40 мин при 100% нагрузке.

Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

Зависимость времени автономной работы ИБП ST3120L на внешних АБ от уровня нагрузки

В ST3120L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства;
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
• «Байпас» – выполнен переход на байпас;
• «Выход» – на нагрузку подано напряжение;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение напряжения на входе и выходе, а также процент загрузки ИБП;
• частота входной сети и выхода;
• значение напряжения батарей;
• активная и полная мощность нагрузки;
• состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3120L обладает современной системой защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволит предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Для проведения локальной настройки и мониторинга в модели ST3120L есть разъём RS232. Для организации дополнительного удаленного мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения (карту мониторинга) со следующими интерфейсами:

• Ethernet;
• «сухие» контакты.

Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Преимущества ИБП ST3120L

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• трёхфазный вход и однофазный выход;
• плавный пуск;
• резервное питание до 40 мин при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удалённого мониторинга.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST3120L (20 кВА)

Аксессуары для ИБП ST3120L

С ИБП ST3120L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
