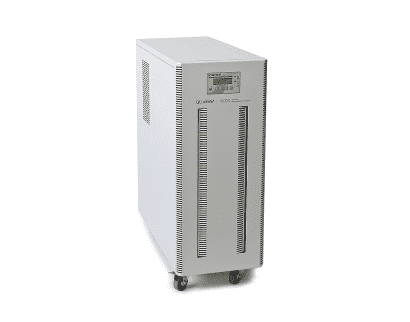

ИБП ST3110SL (10 кВА)

Артикул:
2094
Размеры:
572
x
250
x
660
Вес:
75
кг.
Нет в наличии
Количество:

Особенности ИБП ST3110SL  (10 кВА)

Установка и подключение

ИБП имеет напольное исполнение (tower), предполагающее установку на любой ровной горизонтальной поверхности на поворотные колесики.

Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.

Автономная работа

Автономная работа нагрузки обеспечивается с помощью встроенных аккумуляторных батарей емкостью 9 Ач и зарядного устройства (ток 4 А).

При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 3 минут.

Для увеличения времени автономии предусмотрено подключение внешних батарейных модулей.

Зависимость времени автономной работы ИБП ST3110SL на встоенных и внешних АБ от уровня нагрузки

Батарейные модули/стеллажи Суммарная ёмкость АБ, Ач Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMT-192-09-SL 18 140 50 30 22 18 13 12 11 9 7
Батарейный модуль BMT-192-18-SL 27 220 80 52 36 28 22 18 17 13 12
Батарейный модуль BMT-192-27-SL 36 290 130 70 52 40 30 25 22 19 17
Батарейный модуль BMT-192-36-SL 45 360 190 90 70 52 40 32 30 26 23
Батарейный модуль BMT-192-36-SL  Батарейный модуль BMT-192-09-SL 54 430 220 130 85 65 50 42 36 32 27
Батарейный модуль BMT-192-36-SL    Батарейный модуль BMT-192-18-SL 63 560 270 170 105 80 65 52 44 38 32
Батарейный модуль BMT-192-36-SL  Батарейный модуль BMT-192-27-SL 72 630 290 200 130 90 75 70 52 50 38

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

  • «Авария» – произошла авария в работе устройства;
  • «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
  • «Байпас» – выполнен переход на байпас;
  • «Выход» – на нагрузку подано напряжение;
  • «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

  • значение напряжения на входе и выходе, а также процент загрузки ИБП;
  • частота входной сети и выхода;
  • значение напряжения батарей;
  • активная и полная мощность нагрузки;
  • состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3110SL обладает современной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволит предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Для модели ST3110SL возможна организация локального/удаленного мониторинга работы с помощью плат расширения, которые устанавливаются в специальные слоты, расположенные на задней панели устройства. Платы могут содержать следующие интерфейсы:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП ST3110SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

  • трехфазный вход и однофазный выход;
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 3 минут (при 100% нагрузке) ;
  • подключение внешних батарейных модулей.
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга.

Высокая надежность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST3110SL (10 кВА)

Общие
Полная мощность, кВА 10
Активная мощность, кВт 8
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип сети трёхфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором есть
Номинальное фазное/линейное напряжение, В 220/380
Рабочий диапазон фазного/линейного напряжения, В 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
Предельный диапазон фазного/линейного напряжения, В 90-295/155-510
Допустимое отклонение верхней границы напряжения в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы напряжения в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Коэффициент мощности 0,99
Максимальный ток одной фазы, А 20
Плавный пуск есть
Выходные характеристики
Тип напряжения однофазное
Номинальное напряжение, В 220
Диапазон настройки напряжения, В 220-240
Точность стабилизации напряжения, % ±2
Форма напряжения чистая синусоида
Коэффициент мощности 0,8
Номинальная частота, Гц при работе от сети – соответствует частоте сети; при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации частоты (при работе от АБ), % ±0,1
Максимальный ток, А 45
Коэффициент нелинейных искажений напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 94
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 5
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 192
Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)
Количество встроенных АБ 12В, шт. 16
Ёмкость встроенных АБ, Ач 9
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита с автовосстановлением
Короткое замыкание электронная защита с автовосстановлением
Перегрев электронная защита с автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГЦ - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Отдельный ввод электронного байпаса есть
Подключение
Входная сеть клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)
Вход байпаса клеммное подключение (L, N, PE)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 95 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 100 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 572x250x660
Масса, кг 75
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока ST3110SL 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) 16 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП ST3110SL

С ИБП ST3110SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts
Напольные батарейные модули:
Батарейный модуль ВМТ-192-09-SL
Батарейный модуль ВМТ-192-18-SL
Батарейный модуль ВМТ-192-27-SL
Батарейный модуль ВМТ-192-36-SL
Напольные зарядные устройства:
Зарядное устройство ВСТ-192-15
Модули защиты батарей:
Модуль защиты батарей ВPM-10-S-B
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-10/31-WTL-1T
Модуль внешнего байпаса EBM-10/31-WTL-1PT
Модуль внешнего байпаса EBM-10/31-WTL-2T
Модуль внешнего байпаса EBM-10/31-WTL-2PT
Батарейные кабели:
Батарейный кабель TD50A-T-2-2x10
Батарейный кабель TD50A-T-3-2x10
Батарейный кабель TD50A-T-4-2x10
Батарейный кабель TD50A-T-5-2x10
