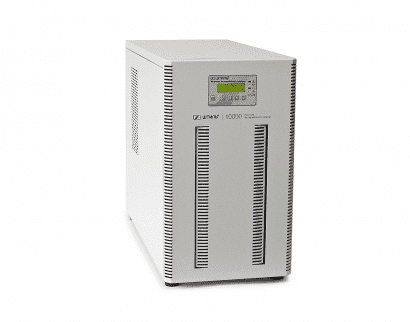

ИБП ST3110L (10 кВА)

Артикул:
2096
Размеры:
572
x
250
x
438
Вес:
30
кг.
Нет в наличии
Количество:

Особенности ИБП ST3110L  (10 кВА)

Установка и подключение

ИБП ST3110L имеет напольное исполнение (tower) – устройство устанавливается на любой ровной горизонтальной поверхности.

Подключение нагрузки и электропитание устройства осуществляется через клеммные колодки, расположенные на тыльной стороне корпуса.

Автономная работа

В целях обеспечения автономной работы ИБП имеет встроенное ЗУ (ток 4 А) и разъем для подсоединения внешних АБ. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).

Установка АБ осуществляется в специальные батарейные модули или стеллажи. Подобрать оптимальное решение по емкости аккумуляторных батарей и их размещению вам всегда помогут наши специалисты.

Зависимость времени автономной работы ИБП ST3110L на внешних АБ от уровня нагрузки

Батарейные модули/стеллажи Суммарная ёмкость АБ, Ач Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMT-192-09-L 9 50 23 12 10 7 5 2 0 0 0
Батарейный модуль BMT-192-18-L 18 140 50 30 22 18 13 12 11 9 7
Батарейный стеллаж MBS-02,                АБ 26 Ач 12 В (16 шт.),                          Батарейный комплект S-10-1 26 180 75 45 35 25 20 17 13 10 8
Батарейный модуль BMT-192-09-L,    Батарейный модуль BMT-192-18-L 27 220 80 52 36 28 22 18 17 13 12
Батарейный стеллаж MBS-04,                АБ 33 Ач 12 В (16 шт.),                          Батарейный комплект S-10-2 33 240 100 70 43 30 22 18 17 14 13
Батарейный модуль BMT-192-18-L (2 шт.) 36 290 130 70 52 40 30 25 22 19 17
Батарейный стеллаж MBS-04,                АБ 40 Ач 12 В (16 шт.),                          Батарейный комплект S-10-2 40 320 140 80 56 42 33 26 19 17 15
Батарейный модуль BMT-192-09-L  Батарейный модуль BMT-192-18-L (2 шт.) 45 360 190 90 70 52 40 32 30 26 23
Батарейный модуль BMT-192-18-L (3 шт.) 54 430 220 130 85 65 50 42 36 32 27
Батарейный стеллаж MBS-04,                АБ 55 Ач 12 В (16 шт.),                          Батарейный комплект S-10-2 55 480 210 120 85 65 49 40 33 29 24
Батарейный стеллаж MBS-03,                АБ 65 Ач 12 В (16 шт.),                          Батарейный комплект S-10-3 65 600 250 140 100 75 55 43 37 33 28
Батарейный стеллаж MBS-04,                АБ 75 Ач 12 В (16 шт.),                          Батарейный комплект S-10-2 75 670 310 190 125 95 85 70 53 45 38
Батарейный стеллаж MBS-03,                АБ 90 Ач 12 В (16 шт.),                          Батарейный комплект S-10-4 90 820 370 220 150 100 90 75 58 48 40
Батарейный стеллаж MBS-04 (2 шт.),        АБ 100 Ач 12 В (16 шт.),                          Батарейный комплект S-10-4 100 900 420 260 170 120 100 80 70 55 48
Батарейный стеллаж MBS-04 (2 шт.),        АБ 120 Ач 12 В (16 шт.),                          Батарейный комплект S-10-4 120 1200 600 340 220 160 130 110 80 70 65
Батарейный стеллаж MBS-04 (2 шт.),        АБ 150 Ач 12 В (16 шт.),                          Батарейный комплект S-10-4 150 1400 720 460 290 220 170 140 110 100 90

Внимание! При ёмкости аккумуляторных батарей равной 150 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством ВСТ-192-15.

В ST3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

  • «Авария» – произошла авария в работе устройства;
  • «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
  • «Байпас» – выполнен переход на байпас;
  • «Выход» – на нагрузку подано напряжение;
  • «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

  • значение напряжения на входе и выходе, а также процент загрузки ИБП;
  • частота входной сети и выхода;
  • значение напряжения батарей;
  • активная и полная мощность нагрузки;
  • состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST3110L обладает современной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволит предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Для модели ST3110L возможна организация локального/удаленного мониторинга работы с помощью плат расширения, которые устанавливаются в специальные слоты, расположенные на задней панели устройства. Платы могут содержать следующие интерфейсы:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП ST3110L

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

  • трехфазный вход и однофазный выход;
  • плавный пуск;
  • резервное питание до 1 ч или до 1,5 ч (при установке внешнего ЗУ) при 100% нагрузке;
  • подключение внешних батарейных модулей.
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST3110L (10 кВА)

Общие
Полная мощность, кВА 10
Активная мощность, кВт 8
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип сети трёхфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором есть
Номинальное фазное/линейное напряжение, В 220/380
Рабочий диапазон фазного/линейного напряжения, В 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
Предельный диапазон фазного/линейного напряжения, В 90-295/155-510
Допустимое отклонение верхней границы напряжения в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы напряжения в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Коэффициент мощности 0,99
Максимальный ток одной фазы, А 20
Плавный пуск есть
Выходные характеристики
Тип напряжения однофазное
Номинальное напряжение, В 220
Диапазон настройки напряжения, В 220-240
Точность стабилизации напряжения, % ±2
Форма напряжения чистая синусоида
Коэффициент мощности 0,8
Номинальная частота, Гц при работе от сети – соответствует частоте сети; при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации частоты (при работе от АБ), % ±0,1
Максимальный ток, А 45
Коэффициент нелинейных искажений напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 94
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 5
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 192
Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита с автовосстановлением
Короткое замыкание электронная защита с автовосстановлением
Перегрев электронная защита с автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГЦ - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Отдельный ввод электронного байпаса есть
Подключение
Входная сеть клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)
Вход байпаса клеммное подключение (L, N, PE)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 95 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 100 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 438x250x660
Масса, кг 30
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока ST3110L 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП ST3110L

С ИБП ST3110L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts
Напольные батарейные модули:
Батарейный модуль ВМТ-192-09-L
Батарейный модуль ВМТ-192-18-L
Напольные зарядные устройства:
Зарядное устройство ВСТ-192-15
Батарейные стеллажи:
Батарейный стеллаж МВС-02
Батарейный стеллаж МВС-03
Батарейный стеллаж МВС-04
Модули защиты батарей:
Модуль защиты батарей ВPM-10-S-B
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-10/31-WTL-1T
Модуль внешнего байпаса EBM-10/31-WTL-1PT
Модуль внешнего байпаса EBM-10/31-WTL-2T
Модуль внешнего байпаса EBM-10/31-WTL-2PT
Батарейные кабели:
Батарейный кабель TD50A-T-2-2x10
Батарейный кабель TD50A-T-3-2x10
Батарейный кабель TD50A-T-4-2x10
Батарейный кабель TD50A-T-5-2x10
Батарейный кабель T-T-1-2x10
Батарейный кабель T-T-2-2x10
Батарейный кабель T-T-3-2x10
Батарейный кабель T-T-4-2x10
Батарейный кабель T-T-5-2x10
 Аккумуляторы для ИБП:
Аккумуляторная батарея 26 Ач 12 В
Аккумуляторная батарея 33 Ач 12 В
Аккумуляторная батарея 40 Ач 12 В
Аккумуляторная батарея 55 Ач 12 В
Аккумуляторная батарея 75 Ач 12 В
