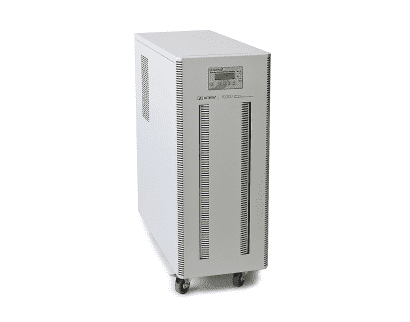

ИБП ST1110SL (10 кВА)

Артикул:
2093
Размеры:
572
x
250
x
660
Вес:
65
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП ST1110SL (10 кВА)

Установка и подключение

ИБП имеет компактный металлический корпус, предназначенный для напольного размещения (tower). Прибор устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

Электропитание и подключение нагрузки осуществляется через клеммные колодки, расположенные на задней панели корпуса.

Автономная работа

Для обеспечения автономной работы нагрузки ST1110SL укомплектован встроенными аккумуляторными батареями емкостью 9 Ач и зарядным устройством (ток 4 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут.

Предусмотрено подключение внешних батарейных модулей для увеличения времени автономной работы.

Зависимость времени автономной работы ИБП ST1110SL (10 кВА) на встроенных и внешних АБ от уровня нагрузки

Батарейные модули/стеллажи Суммарная ёмкость АБ, Ач Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль  BMT-192-09-SL 18 140 50 30 22 18 13 12 11 9 7
Батарейный модуль  BMT-192-18-SL 27 220 80 52 36 28 22 18 17 13 12
Батарейный модуль  BMT-192-27-SL 36 290 130 70 52 40 30 25 22 19 17
Батарейный модуль  BMT-192-36-SL 45 360 190 90 70 52 40 32 30 26 23
Батарейный модуль  BMT-192-36-SL,  Батарейный модуль  BMT-192-09-SL 54 430 220 130 85 65 50 42 36 32 27
Батарейный модуль  BMT-192-36-SL,  Батарейный модуль  BMT-192-18-SL 63 560 27 170 105 80 65 52 44 38 32
Батарейный модуль  BMT-192-36-SL,  Батарейный модуль  BMT-192-27-SL 72 630 290 200 130 90 75 70 52 50 38

В ИБП ST1110SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Защита

ST1110SL укомплектован многоуровневой системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Электронный байпас позволяет автоматически переводить электропитание нагрузки на сеть в случае перегрузки ИБП или выхода его из строя.

Средства мониторинга

На задней панели ST1106SL предусмотрено два слота для для организации локального/удаленного мониторинга устройства. В ассортименте имеются несколько плат расширения (карт мониторинга) со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Контроль и отслеживание работы ИБП с установленной платой осуществляется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП ST1110SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2 %;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST1110SL (10 кВА)

Общие
Полная мощность, кВА 10
Активная мощность, кВт 8
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Входной коэффициент мощности 0,99
Максимальный входной ток, А 55
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Максимальный выходной ток, А 45
Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 94
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 5
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 192
Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)
Количество встроенных АБ 12 В, шт. 16
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 572х250х660
Масса, кг 65
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока ST1110SL 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) 16 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП ST1110SL

С ИБП ST1110SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-Modbus/Dry Contacts
Карта мониторинга IC-RS232/Dry Contacts
Напольные батарейные модули:
Батарейный модуль BMT-192-09-SL
Батарейный модуль BMT-192-18-SL
Батарейный модуль BMT-192-27-SL
Батарейный модуль BMT-192-36-SL
Напольные зарядные устройства:
Зарядное устройство BCT-192-15
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-10-WTL-1T
Модуль внешнего байпаса EBM-10-WTL-1PT
Батарейные кабели:
Батарейный кабель TD50A-T-2-2x10
Батарейный кабель TD50A-T-3-2x10
Батарейный кабель TD50A-T-4-2x10
Батарейный кабель TD50A-T-5-2x10
