ИБП ST1106SL (6000 ВА)
Особенности ИБП ST1106SL (6000 ВА)
Установка и подключение

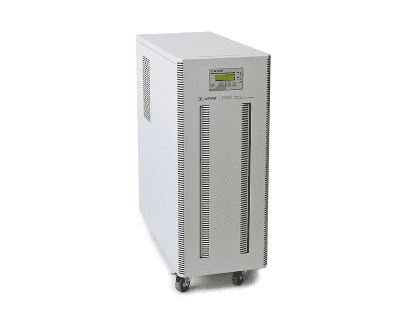

ИБП ST1106SL выполнен в компактном корпусе для напольного размещения (tower). Он устанавливается на любой ровной горизонтальной поверхности на поворотные колёсики.
Для подключения нагрузки и электропитания предусмотрены клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.
Автономная работа
Для обеспечения автономной работы нагрузки ST1106SL имеет встроенные аккумуляторные батареи ёмкостью 9 Ач и зарядное устройство (ток 4 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут.
Для масштабирования автономной работы предусмотрено подключение внешних батарейных модулей.
Зависимость времени автономной работы ИБП ST1106SL (6000 ВА) на встроенных и внешних АБ от уровня нагрузки
Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Время автономной работы, мин | |||||||||
Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
Батарейный модуль BMT-192-09-SL | 18 | 250 | 90 | 55 | 43 | 30 | 25 | 20 | 18 | 15 | 13 |
Батарейный модуль BMT-192-18-SL | 27 | 360 | 190 | 100 | 70 | 52 | 42 | 35 | 30 | 25 | 22 |
Батарейный модуль BMT-192-27-SL | 36 | 500 | 250 | 160 | 90 | 70 | 55 | 47 | 43 | 35 | 30 |
Батарейный модуль BMT-192-36-SL | 45 | 610 | 300 | 200 | 130 | 90 | 70 | 60 | 55 | 45 | 40 |
Батарейный модуль BMT-192-36-SL, Батарейный модуль BMT-192-09-SL | 54 | 750 | 360 | 240 | 180 | 130 | 100 | 70 | 60 | 55 | 50 |
Батарейный модуль BMT-192-36-SL, Батарейный модуль BMT-192-18-SL | 63 | 900 | 760 | 280 | 220 | 165 | 130 | 105 | 80 | 70 | 60 |
Батарейный модуль BMT-192-36-SL, Батарейный модуль BMT-192-27-SL | 72 | 1100 | 520 | 340 | 250 | 200 | 160 | 120 | 105 | 80 | 75 |
В ИБП ST1106SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Система охлаждения
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Защита
ST1106SL имеет современную многоуровневую систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас позволяет без участия пользователя автоматически переключать питание нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
На задней панели ST1106SL предусмотрено два слота для для организации локального/удалённого мониторинга устройства. В ассортименте имеются несколько плат расширения (карт мониторинга) со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль и отслеживание работы ИБП с установленной платой осуществляется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
Преимущества ИБП ST1106SL
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2 %;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2 % при линейной нагрузке.
Функциональность
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удалённого мониторинга и управления.
Высокая надёжность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Технические характеристики ИБП ST1106SL (6000 ВА)
Общие | |
Полная мощность, кВА | 6 |
Активная мощность, кВт | 5,4 |
Форм-фактор | напольный |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, ECO |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трёхпроводная (L, N, PE) |
Совместимость с генератором | есть |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 38 |
Плавный пуск | есть |
Выходные характеристики | |
Тип выходного напряжения | однофазное |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
Максимальный выходной ток, А | 27 |
Коэффициент нелинейных искажений выходного напряжения, % | <2 при линейной нагрузке, <4 при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 94 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 5 |
Аккумуляторные батареи (АБ) | |
Наличие встроенных батарей | есть |
Поддержка подключения внешних АБ | есть |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 192 |
Номинальный ток заряда встроенного ЗУ, А | от 1 до 4 (шаг настройки – 0,5 А) |
Количество встроенных АБ 12 В, шт. | 16 |
Ёмкость встроенных АБ, Ач | 9 |
Возможность «горячей» замены встроенных АБ | нет |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
ремя автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 5 (14) |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | есть |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
Защита от высокочастотных помех | 100 кГц - 30 МГц |
Защита от «глубокого» разряда батарей | есть |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | есть |
Панель управления и интерфейсы | |
ЖК-дисплей | отображение состояния системы и основных входных и выходных параметров |
Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
EPO | разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм. кв. |
Подключение | |
Входная сеть | клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) |
Надёжность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Наработка на отказ, ч | не менее 70000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Габаритные размеры ДхШхВ (без упаковки), мм | 572х250х660 |
Масса, кг | 65 |
Цвет корпуса | серый |
КОМПЛЕКТАЦИЯ | |
ИБП переменного тока ST1106SL | 1 шт. |
Встроенные аккумуляторные батареи (12 В, 9 Ач) | 16 шт. |
Руководство по эксплуатации | 1 шт. |
Упаковка | 1 шт. |
Гарантийный талон | 1 шт. |
Аксессуары для ИБП ST1106SL
С ИБП ST1106SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"): |
Карта мониторинга IC-SNMP/WEB |
Карта мониторинга IC-SNMP/mini-USB |
Карта мониторинга IC-Modbus/Dry Contacts |
Карта мониторинга IC-RS232/Dry Contacts |
Напольные батарейные модули: |
Батарейный модуль BMT-192-09-SL |
Батарейный модуль BMT-192-18-SL |
Батарейный модуль BMT-192-27-SL |
Батарейный модуль BMT-192-36-SL |
Напольные зарядные устройства: |
Зарядное устройство BCT-192-15 |
Модули и шкафы внешнего байпаса: |
Модуль внешнего байпаса EBM-10-WTL-1T |
Модуль внешнего байпаса EBM-10-WTL-1PT |
Батарейные кабели: |
Батарейный кабель TD50A-T-2-2x6 |
Батарейный кабель TD50A-T-3-2x6 |
Батарейный кабель TD50A-T-4-2x6 |
Батарейный кабель TD50A-T-5-2x6 |
