ИБП ST1103TL (3000 ВА)
Особенности ИБП ST1103ТL (3000 ВА)
Установка и подключение
ST1103ТL имеет напольное исполнение – устройство устанавливается на любой ровной горизонтальной поверхности.
Для питания нагрузки на задней панели ИБП имеются: две евророзетки, три «компьютерных» розетки С13 и клеммные колодки. К сети ИБП подключается с помощью клеммных соединений.
Автономная работа
Для обеспечения автономной работы нагрузки ST1103ТL имеет зарядное устройство (ток 4 А) и специальный разъём для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1,5 ч или 3 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
Зависимость времени автономной работы ИБП STR1103ТL на внешних батареях от уровня нагрузки:
Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы, мин | |||||||||
Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
Батарейный модуль BMT-96-09 | 9 | 90 | 40 | 25 | 18 | 14 | 12 | 10 | 8 | 7 | 5 |
Батарейный модуль BMT-96-18 | 18 | 240 | 90 | 55 | 40 | 33 | 25 | 20 | 17 | 15 | 10 |
Батарейный стеллаж BS-01, | 26 | 330 | 140 | 80 | 60 | 43 | 36 | 30 | 26 | 22 | 20 |
АБ 26 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-1 | |||||||||||
Батарейный модуль BMT-96-09, | 27 | 360 | 190 | 100 | 70 | 52 | 42 | 35 | 30 | 25 | 20 |
Батарейный модуль BMT-96-18 | |||||||||||
Батарейный стеллаж MBS-01, | 33 | 480 | 220 | 110 | 80 | 65 | 45 | 37 | 32 | 26 | 22 |
АБ 33 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-2 | |||||||||||
Батарейный модуль BMRT-96-18 (2 шт.) | 36 | 500 | 250 | 160 | 90 | 70 | 55 | 47 | 43 | 35 | 30 |
Батарейный стеллаж МBS-01, | 40 | 600 | 270 | 165 | 100 | 75 | 65 | 52 | 44 | 37 | 33 |
АБ 40 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-2 | |||||||||||
Батарейный модуль BMT-96-09, | 45 | 610 | 300 | 200 | 130 | 90 | 70 | 60 | 55 | 45 | 40 |
Батарейный модуль BMT-96-18 (2 шт.) | |||||||||||
Батарейный модуль BMRT-96-18 (3 шт.) | 54 | 750 | 360 | 240 | 180 | 130 | 100 | 70 | 60 | 55 | 50 |
Батарейный стеллаж МBS-02, | 55 | 900 | 390 | 230 | 165 | 115 | 85 | 80 | 70 | 58 | 52 |
АБ 55 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-2 | |||||||||||
Батарейный стеллаж МBS-03, | 65 | 1000 | 480 | 280 | 190 | 140 | 110 | 90 | 80 | 70 | 60 |
АБ 65 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-2 | |||||||||||
Батарейный стеллаж МBS-02, | 75 | 1100 | 560 | 350 | 240 | 180 | 140 | 110 | 100 | 80 | 70 |
АБ 75 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-2 | |||||||||||
Батарейный стеллаж МBS-03, | 90 | 1440 | 710 | 460 | 310 | 220 | 170 | 140 | 110 | 100 | 80 |
АБ 90 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-3 | |||||||||||
Батарейный стеллаж МBS-03, | 100 | 1500 | 820 | 480 | 350 | 270 | 190 | 160 | 130 | 110 | 90 |
АБ 100 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-3 | |||||||||||
Батарейный стеллаж МBS-04, | 120 | 1700 | 900 | 650 | 480 | 340 | 240 | 200 | 170 | 140 | 110 |
АБ 120 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-3 | |||||||||||
Батарейный стеллаж МBS-04, | 150 | 2100 | 1100 | 760 | 600 | 460 | 330 | 290 | 240 | 210 | 170 |
АБ 150 Ач 12 В (8 шт.), | |||||||||||
Батарейный комплект S-03-3 |
Внимание! При ёмкости аккумуляторных батарей большей или равной 120 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством. Подбор ЗУ вам помогут сделать специалисты ГК «Штиль». Обращайтесь к ним по телефонам +7 (812) 365-23-80, 937-00-10 или отправьте ваш запрос на адрес info@shtyl-spb.ru.
В ST1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров ST1103TL выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается следующая информация:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Система охлаждения
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Защита
В ИБП ST1103ТL применяется современная многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас, поддерживая бесперебойную работу нагрузки, выполнит автоматическое переключение питания на сеть в случае выхода ИБП из строя или его перегрузки.
Средства мониторинга
ST1103ТL поддерживает локальный/удалённый мониторинг работы с помощью установки платы расширения (карты мониторинга) со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
Преимущества ИБП ST1103ТL
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Функциональность
- плавный пуск;
- резервное питание до 1,5 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
Высокая надёжность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентилятором с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Технические характеристики ИБП ST1103ТL (3000 ВА)
Общие | |
Полная мощность, кВА | 3 |
Активная мощность, кВт | 2,7 |
Форм-фактор | напольный |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, ECO |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трёхпроводная (L, N, PE) |
Совместимость с генератором | есть |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90-295 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 45-65 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 21 |
Потребляемая мощность в режиме холостого хода, Вт | 40 |
Плавный пуск | есть |
Выходные характеристики | |
Тип выходного напряжения | однофазное |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Максимальный выходной ток, А | 13 |
Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 86 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Аккумуляторные батареи (АБ) | |
Наличие встроенных батарей | нет |
Поддержка подключения внешних АБ | есть |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 96 |
Номинальный ток заряда встроенного ЗУ, А | 4 |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | есть |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
Защита от высокочастотных помех | 100 кГц - 30 МГц |
Защита от «глубокого» разряда батарей | есть |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | есть |
Панель управления и интерфейсы | |
ЖК-дисплей | отображение состояния системы и основных входных и выходных параметров |
Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
EPO | двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. |
Подключение | |
Входная сеть | клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), клеммы |
Надёжность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Наработка на отказ, ч | не менее 70000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Габаритные размеры ДхШхВ (без упаковки), мм | 443х210х346 |
Масса, кг | 14 |
Цвет корпуса | серый |

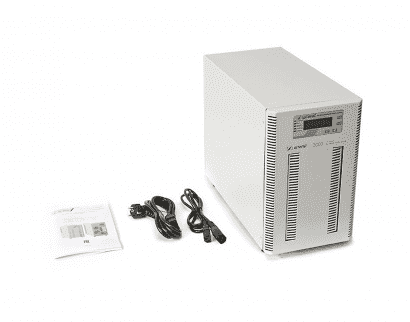

КОМПЛЕКТАЦИЯ | |
ИБП переменного тока ST1103ТL | 1 шт. |
Кабель нагрузки типа «C14 - C13», длина 1,5 м | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Упаковка | 1 шт. |
Гарантийный талон | 1 шт. |
Аксессуары для ИБП ST1103TL
С ИБП ST1103TL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"): |
Карта мониторинга IC-SNMP/WEB |
Карта мониторинга IC-SNMP/mini-USB |
Карта мониторинга IC-Modbus/Dry Contacts |
Карта мониторинга IC-RS232/Dry Contacts |
Напольные батарейные модули: |
Батарейный модуль BMT-96-09 |
Батарейный модуль BMT-96-18 |
Напольные зарядные устройства: |
Зарядное устройство BCT-96-08 |
Зарядное устройство BCT-96-16 |
Батарейныe стеллажи: |
Батарейный стеллаж BS-01 |
Батарейный стеллаж MBS-01 |
Батарейный стеллаж MBS-02 |
Батарейный стеллаж MBS-03 |
Батарейный стеллаж MBS-04 |
Модуль защиты батарей BPM-03-S-B |
Батарейные комплекты для стеллажей: |
Батарейный комплект S-03-1 |
Батарейный комплект S-03-2 |
Батарейный комплект S-03-3 |
Модули и шкафы внешнего байпаса: |
Модуль внешнего байпаса EBM-03-WTL-1 |
Модуль внешнего байпаса EBM-03-WTL-1T |
Модуль внешнего байпаса EBM-03-WTL-1P |
Модуль внешнего байпаса EBM-03-WTL-1PT |
Батарейные кабели: |
Батарейный кабель TD50A-TD50A-2-2x6 |
Батарейный кабель TD50A-TD50A-3-2x6 |
Батарейный кабель TD50A-TD50A-4-2x6 |
Батарейный кабель TD50A-TD50A-5-2x6 |
Батарейный кабель TD50A-T-1-2x6 |
Батарейный кабель TD50A-T-2-2x6 |
Батарейный кабель TD50A-T-3-2x6 |
Батарейный кабель TD50A-T-4-2x6 |
Батарейный кабель TD50A-T-5-2x6 |
Аккумуляторы для ИБП: |
Аккумуляторная батарея 26 Ач 12 В |
Аккумуляторная батарея 33 Ач 12 В |
Аккумуляторная батарея 40 Ач 12 В |
Аккумуляторная батарея 55 Ач 12 В |
Аккумуляторная батарея 65 Ач 12 В |
Аккумуляторная батарея 75 Ач 12 В |
Аккумуляторная батарея 90 Ач 12 В |
Аккумуляторная батарея 100 Ач 12 В |
