ИБП ST1103SL (3000 ВА)

Артикул:
2088
Размеры:
443
x
210
x
346
Вес:
35
кг.
Ед. измерения:
шт
Под заказ
Количество:

Особенности ИБП ST1103SL (3000 ВА)

Установка и подключение

ST1103SL устанавливается напольно на любую ровную горизонтальную поверхность.

Для питания нагрузки на задней панели ИБП имеются следующие разъёмы: две евророзетки, три «компьютерных» розетки (С13), одна розетка С19. Электропитание ИБП осуществляется через разъём С20.

Автономная работа

Для организации автономной работы в ИБП встроены аккумуляторные батареи (9 Ач) и зарядное устройство (ток 1 А). При 100% нагрузке АБ обеспечат резервное питание подключенной техники в течение 5 минут.

Зависимость времени автономной работы ИБП ST1103SL (3000 ВА) на встроенных АБ от уровня нагрузки

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы, мин 90 40 25 18 14 12 10 8 7 5

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением);
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивной скоростью работы.

Защита

ST1103SL имеет современную многоуровневую систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Электронный байпас позволяет без участия пользователя автоматически переключать питание нагрузки на сеть при выходе ИБП из строя или его перегрузке.

Средства мониторинга

ST1103SL  имеет возможность установки плат расширения (карт мониторинга) для организации локального/удалённого мониторинга работы устройства. В ассортименте имеются несколько плат расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

ИБП с установленной платой довольно просто контролировать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП ST1103SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST1103SL (3000 ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 18
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50)
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 96
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12 В, шт. 8
Ёмкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
ремя автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 5 (14)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 8
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм. кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 443х210х346
Масса, кг 35
Цвет корпуса серый

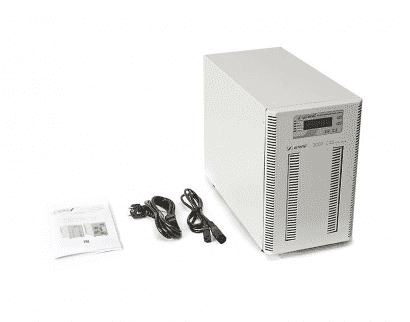

КОМПЛЕКТАЦИЯ
ИБП переменного тока ST1103SL 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) 8 шт.
Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.
