ИБП ST1103L (3000 ВА)

Артикул:
2089
Размеры:
443
x
210
x
346
Вес:
14
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП ST1103L  (3000 ВА)

Установка и подключение

ST1103L размещается напольно на любой ровной горизонтальной поверхности.

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъёмы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъём С20.

Автономная работа

ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъёмом для подключения внешних аккумуляторных батарей (до 40 Ач), за счёт которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке).

Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.

Зависимость времени автономной работы STR1103L на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ,

Ач

Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMT-96-09 9 90 40 25 18 14 12 10 8 7 5
Батарейный модуль BMT-96-18 18 240 90 55 40 33 25 20 17 15 10
Батарейный стеллаж BS-01, 26 330 140 80 60 43 36 30 26 22 20
АБ 26 Ач 12 В (8 шт.),
Батарейный комплект S-03-1
Батарейный модуль BMT-96-09, 27 360 190 100 70 52 42 35 30 25 20
Батарейный модуль BMT-96-18
Батарейный стеллаж MBS-01, 33 480 220 110 80 65 45 37 32 26 22
АБ 33 Ач 12 В (8 шт.),
Батарейный комплект S-03-2
Батарейный модуль BMT-96-18 (2 шт.) 36 500 250 160 90 70 55 47 43 35 30
Батарейный стеллаж МBS-01, 40 640 270 165 100 75 65 52 44 37 33
АБ 40 Ач 12 В (8 шт.),
Батарейный комплект S-03-2

Внимание!
Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль», то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. категорию "Аксессуары для ИБП переменного тока и инверторных стабилизаторов"). В базовой комплектации ИБП он отсутствует!

В ST1103L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Защита

В ИБП ST1103L применяется современная многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный электронный байпас служит для автоматического переключения нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.

Средства мониторинга

Модель ST1103L имеет специальные слоты для установки платы расширения (карты мониторинга) со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП ST1103L

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 30 минут за счёт подключения внешних АБ (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • большой выбор дополнительных аксессуаров.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентилятором с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST1103L (3000 ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 19
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50)
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 96
Номинальный ток заряда встроенного ЗУ, А 2
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 443х210х346
Масса, кг 14
Цвет корпуса серый

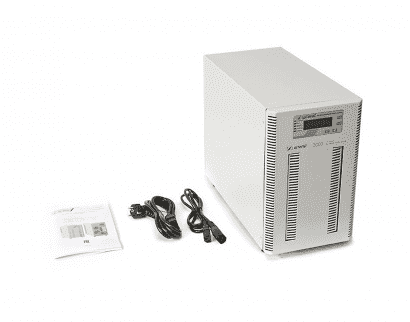

КОМПЛЕКТАЦИЯ
ИБП переменного тока ST1103L 1 шт.
Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП ST1103L

С ИБП ST1103L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-Modbus/Dry Contacts
Карта мониторинга IC-RS232/Dry Contacts
Напольные батарейные модули:
Батарейный модуль BMT-96-09
Батарейный модуль BMT-96-18
Напольные зарядные устройства:
Зарядное устройство BCT-96-08
Зарядное устройство BCT-96-16
Батарейныe стеллажи:
Батарейный стеллаж BS-01
Батарейный стеллаж MBS-01
Модуль защиты батарей BPM-03-S-B
Батарейные комплекты для стеллажей:
Батарейный комплект S-03-1
Батарейный комплект S-03-2
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-03-WCL-1
Модуль внешнего байпаса EBM-03-WCL-1S
Модуль внешнего байпаса EBM-03-WCL-1P
Модуль внешнего байпаса EBM-03-WCL-1PS
Батарейные кабели:
Батарейный кабель TD50A-TD50A-2-2x6
Батарейный кабель TD50A-TD50A-3-2x6
Батарейный кабель TD50A-TD50A-4-2x6
Батарейный кабель TD50A-TD50A-5-2x6
Батарейный кабель TD50A-T-1-2x6
Батарейный кабель TD50A-T-2-2x6
Батарейный кабель TD50A-T-3-2x6
Батарейный кабель TD50A-T-4-2x6
Батарейный кабель TD50A-T-5-2x6
Аккумуляторы для ИБП:
Аккумуляторная батарея 26 Ач 12 В
Аккумуляторная батарея 33 Ач 12 В
Аккумуляторная батарея 40 Ач 12 В
