ИБП ST1101SL (1000 ВА)

Артикул:
2084
Размеры:
355
x
155
x
220
Вес:
16
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП ST1000SL (1000 ВА)

Установка и подключение

ИБП ST1101SL имеет напольное исполнение. Устройство устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

Для питания нагрузки на задней панели ИБП предусмотрена евророзетка и три «компьютерных» разъема. Для подключения входного переменного напряжения используется разъем С14.

Автономная работа

Модель ST1101SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А), обеспечивающими автономную работу подключенных приборов. При 100% нагрузке встроенные АБ могут обеспечивать автономное питание в течение 5 минут.

Зависимость времени автономной работы ST1101SL на встроенных батареях от уровня нагрузки:

Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Время автономной работы (от встроенных батарей), мин 120 45 25 20 15 12 10 8 7 5

В ST1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

  • «Состояние» – режим работы устройства;
  • «Сеть» – состояние сети;
  • «Байпас» – переход на байпас/в ЭКО-режим;
  • «Инвертор» – работа через инвертор;
  • «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

Для организации локального/удаленного мониторинга работы ИБП ST1101SL  потребуется установить карту мониторинга (плату расширения интерфейсов). Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

ST1101SL с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

ST1101SL имеет современную многоуровневую систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Также модель ST1101SL оснащена электронным байпасом, который выполняет автоматическое переключение питания нагрузки на сеть при выходе ИБП из строя или его перегрузке.

Преимущества ИБП ST1101SL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Функциональность

  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST1101SL (1000 ВА)

Общие
Полная мощность, кВА 1
Активная мощность, кВт 0,9
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%,155-295 при нагрузке 75%,120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 6
Потребляемая мощность в режиме холостого хода, Вт 25
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 4,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей есть
Тип АБ герметизированные, выполненные по технологии AGM
Номинальное напряжение АБ, В 36
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12 В, шт. 3
Емкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 5 (15)
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 8
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения естественное (безвентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 355х155х220
Масса, кг 16
Цвет корпуса серый

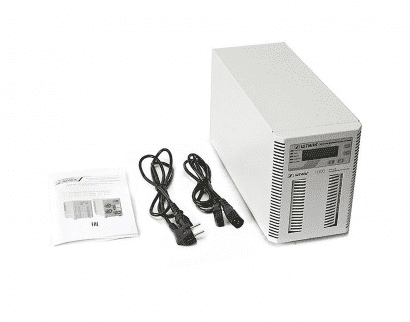

Комплектация ИБП ST1101SL (1000 ВА)
ИБП переменного тока ST1101SL 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) 3 шт.
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Упаковка 1 шт.

Аксессуары для ИБП ST1101SL

С ИБП ST1101SL совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Карта мониторинга IC-SNMP/WEB
Карта мониторинга IC-SNMP/mini-USB
Карта мониторинга IC-Modbus/Dry Contacts
Карта мониторинга IC-RS232/Dry Contacts
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-01-WCL-1
Модуль внешнего байпаса EBM-01-WCL-1S
Модуль внешнего байпаса EBM-01-WCL-1P
Модуль внешнего байпаса EBM-01-WCL-1PS
