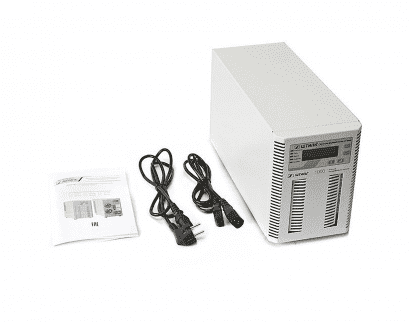

ИБП ST1101L (1000 ВА)

Особенности ИБП ST1101L (1000 ВА)

Установка и подключение

ST1101L предназначен для напольной установки на любую ровную горизонтальную поверхность.

Для питания нагрузки на задней панели ИБП предусмотрены: евророзетка и три «компьютерных» разъёма C13. К электросети ИБП подключается через разъём С14.

Автономная работа

ST1101L имеет встроенное зарядное устройство (ток 5 А) и специальный разъём для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 250 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2,5 ч или 7 ч соответственно (при 100% нагрузке).

Установка внешних АКБ может осуществляться в батарейных модулях или стеллажах.

Зависимость времени автономной работы ST1101L на внешних батареях от уровня нагрузки:

Внимание!
Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль», то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. категорию "Аксессуары к ИБП переменного тока и инверторных стабилизаторов"). В базовой комплектации ИБП он отсутствует!

В ST1101L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства;
• «Сеть» – состояние сети;
• «Байпас» – переход на байпас/в ЭКО-режим;
• «Инвертор» – работа через инвертор;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

Средства мониторинга

Для организации локального/удаленного мониторинга работы ИБП SW1000L потребуется установить карту мониторинга (плату расширения интерфейсов), разъём для которой предусмотрен на боковой панели ИБП. В ассортименте представлено несколько моделей плат, поддерживающих следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

ST1101L с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM).

Обратите внимание на то, что карта не входит в стандартную комплектацию ИБП и приобретается отдельно.

Защита

ST1101L имеет современную систему защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный электронный байпас обеспечивает автоматическое переключение питания нагрузки на сеть, если ИБП вышел из строя или произошла его перегрузка.

Преимущества ИБП ST1101L

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Функциональность

• плавный пуск;
• резервное питание до 7 часов за счёт подключения внешних АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП ST1101L

Аксессуары для ИБП ST1101L

С ИБП ST1101L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":
