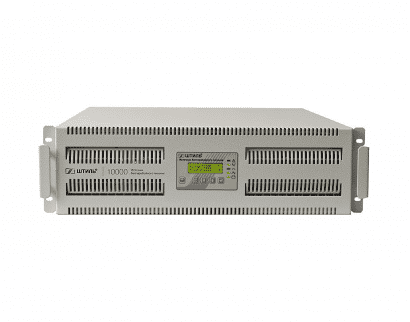

ИБП SR3110L (10 кВА)

Особенности ИБП SR3110L (10 кВА)

Установка и подключение

ИБП SR3110L имеет стоечное исполнение (rack), что позволяет размещать устройство в 19-дюймовых направляющих телекоммуникационных шкафов и стоек.

Клеммные колодки, расположенные на задней панели корпуса, обеспечивают удобное подключение нагрузки и входной сети.

Автономная работа

Для работы нагрузки в автономном режиме ИБП имеет встроенное зарядное устройство (ток 4 А) и разъём для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 50 мин или 5 ч соответственно (при 100% нагрузке).

Установка АБ осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

Зависимость времени автономной работы ИБП SR3110L на внешних АБ от уровня нагрузки

Более длительное время автономной работы (до 5 ч при 100% нагрузке) можно обеспечить за счёт подключения фронттерминальных батарей, размещённых в телекоммуникационных шкафах. Также это потребует подключения дополнительного внешнего зарядного устройства.

В SR3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства;
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
• «Байпас» – выполнен переход на байпас;
• «Выход» – на нагрузку подано напряжение;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение напряжения на входе и выходе, а также процент загрузки ИБП;
• частота входной сети и выхода;
• значение напряжения батарей;
• активная и полная мощность нагрузки;
• состояние выхода и аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя ёмкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

Модель SR3110L имеет многоуровневую систему защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволит предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Модель SR3110L поддерживает локальный/удалённый мониторинг работы. На задней панели устройства располагаются два слота для установки плат расширения (карт мониторинга) со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).

Обратите внимание на то, что платы расширения (карты мониторинга) не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП SR3110L

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

• трёхфазный вход и однофазный выход;
• плавный пуск;
• резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга.

Высокая надёжность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SR3110L (10 кВА)
