ИБП SR1103TL (3000 ВА)

Артикул:
2080
Размеры:
440
x
483
x
89
Вес:
14
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП SR1103ТL  (3000 ВА)

Установка и подключение

Конструктив SR1103ТL позволяет располагать устройство в 19-дюймовых направляющих телекоммуникационных шкафов или стоек.

Для подключения электроприборов предусмотрено три компьютерных розетки С13 и клеммные колодки. Электропитание ИБП выполняется через клеммные соединения.

Автономная работа

Автономный режим работы SR1103ТL обеспечивается внешними аккумуляторными батареями. Устройство также оснащено встроенным зарядным устройством (ток 4 А). Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Внешние АБ устанавливаются в специальные батарейные модули или телекоммуникационные шкафы.

Зависимость времени автономной работы SR1103ТL на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ,

Ач

Габариты

(ДхШхВ),

мм

Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMR-96-09  9 2Ux483x400 90 40 25 18 14 12 10 8 7 5
Батарейный модуль BMR-96-18  18 2Ux483x700 240 90 55 40 33 25 20 17 15 12
Батарейный модуль BMR-96-09,      Батарейный модуль BMR-96-18  27 4Ux483x700 360 190 100 70 52 42 35 30 25 22
Батарейный модуль BMR-96-18 (2 шт.) 36 4Ux483x700 500 250 160 90 70 55 47 43 35 30
Батарейный модуль BMR-96-09,      45 6Ux483x700 610 300 200 130 90 70 60 55 45 40
Батарейный модуль BMR-96-18 (2 шт.)
Батарейный модуль BMR-96-18 (3 шт.) 54 6Ux483x700 750 360 240 180 130 100 70 60 55 50

Более длительное время автономной работы (до 9,5 ч при 100% нагрузке) можно обеспечить за счёт подключения фронттерминальных батарей, размещенных в телекоммуникационных шкафах. Также это потребует подключения дополнительного внешнего зарядного устройства.

В SR1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображаются:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • состояние звуковой сигнализации;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • экран аварий.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

ИБП охлаждается двумя малошумными вентиляторами.

Защита

SR1103ТL имеет электронную систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас обеспечивает бесперебойный перевод питания нагрузки на сеть в случае перегрузки ИБП или выхода его из строя.

Средства мониторинга

SR1103ТL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения (карты мониторинга) со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП SR1103ТL

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 50 мин (за счёт подключения внешних батарейных модулей) или до 9,5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • большой выбор дополнительных аксессуаров.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SR1103ТL (3000 ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-55
Входной коэффициент мощности 0,99
Максимальный входной ток, А 20
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 96
Номинальный ток заряда встроенного ЗУ, А 4
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), клеммы
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 440х483х89
Высота установки в стойку, U 2
Масса, кг 14
Цвет корпуса серый
КОМПЛЕКТАЦИЯ

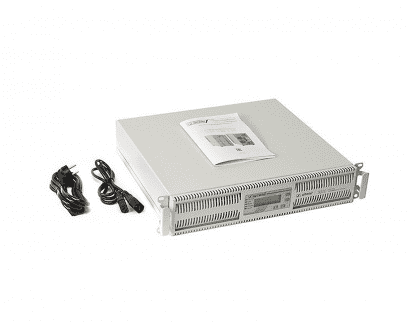

ИБП переменного тока SR1103ТL 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.
