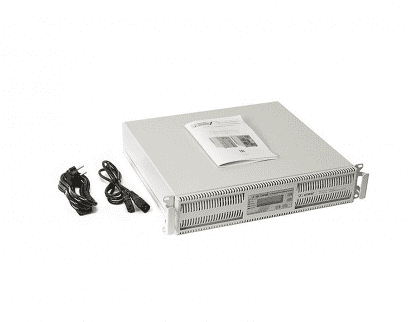

ИБП SR1103L (3000 ВА)

Артикул:
2079
Размеры:
440
x
483
x
89
Вес:
14
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

Особенности ИБП SR1103L  (3000 ВА)

Установка и подключение

Конструктив SR1103L предназначен для размещения в 19-дюймовые направляющие телекоммуникационных шкафов или стоек.

Нагрузка подключается в три компьютерных розетки С13 и/или одну розетку С19, которые расположены на задней панели устройства. Для подключения входной сети предусмотрен разъем С20.

Автономная работа

SR1103L оснащен встроенным зарядным устройством (ток 2 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 36 Ач, что обеспечит автономную работу в течение 30 мин (при 100% нагрузке).

Внешние АБ устанавливаются в специальные батарейные модули.

Зависимость времени автономной работы SR1103L на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ,

Ач

Габариты

(ДхШхВ),

мм

Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMR-96-09 9 2Ux483x400 90 40 25 18 14 12 10 8 7 5
Батарейный модуль BMR-96-18  18 2Ux483x700 240 90 55 40 33 25 20 17 15 10
Батарейный модуль BMR-96-09,  27 4Ux483x700 360 190 100 70 52 42 35 30 25 20
Батарейный модуль BMR-96-18
Батарейный модуль BMR-96-18 (2 шт.) 36 4Ux483x700 500 250 160 90 70 55 47 43 35 30

Более длительное время автономной работы (до 11 ч при 100% нагрузке) можно обеспечить за счёт подключения фронттерминальных батарей, размещенных в телекоммуникационных шкафах. Также это потребует подключения дополнительного внешнего зарядного устройства.

Внимание!
Если вы приобретаете ИБП без батарейного модуля, то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. категорию Аксессуары для ИБП переменного тока и инверторных стабилизаторов). В базовой комплектации ИБП он отсутствует!

В SR1103L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров SR1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается следующая информация:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Защита

ИБП обладает электронной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Электронный байпас осуществляет автоматический перевод питания нагрузки на сеть при перегрузке ИБП или выходе его из строя.

Средства мониторинга

Функционал SR1103L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга (плат расширения интерфейсов), которые могут содержать следующие интерфейсы:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Мониторинг ИБП с установленной платой может осуществляться двумя способами: через веб-браузер или специальное ПО Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП SR1103L

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 30 мин (за счёт подключения внешних батарейных модулей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • большой выбор дополнительных аксессуаров.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SR1103L (3000 ВА)

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Форм-фактор в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-55
Входной коэффициент мощности 0,99
Максимальный входной ток, А 20
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 9
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 96
Номинальный ток заряда встроенного ЗУ, А 2
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), IEC-320-C19 (1 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 440х483х89
Высота установки в стойку, U 2
Масса, кг 14
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП переменного тока SR1102L 1 шт.
Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП SR1103L

С ИБП SR1103L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts
Батарейные модули в стойку:
Батарейный модуль ВМR-96-09
Батарейный модуль ВМR-96-12
Батарейный модуль ВМR-96-18
Батарейный модуль ВМR-96-24
Зарядные устройства в стойку:
Зарядное устройство ВСR-96-08
Зарядное устройство ВСR-96-16
Блоки розеток:
Блок розеток PDU-8xSchuko-C20
Блок розеток PDU-8xC13-C20
Комплект для монтажа в стойку
Модули защиты батарей:
Модуль защиты батарей ВPM-03-C-B
Модуль защиты батарей ВPM-03-C-B/2
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-03-RC
Модули распределения:
Модуль распределения PDM-03-2C-1S
Модуль распределения PDM-03-2C-1PS
Модуль распределения PDM-03-1CL
Модуль распределения PDM-03-3CL
Модуль распределения PDM-03-3CL-1P
Модуль распределения PDM-03-3CL-2A
Модуль распределения PDM-03-3CL-2AP
Модуль распределения PDM-03-3CL-1S
Модуль распределения PDM-03-3CL-1PS
Модуль распределения PDM-03-3CL-2AS
Модуль распределения PDM-03-3CL-2APS
Батарейные кабели:
Батарейный кабель TD50A-M5-1-2x6
Батарейный кабель TD50A-M5-2-2x6
Батарейный кабель TD50A-M6-1-2x6
Батарейный кабель TD50A-M6-2-2x6
Батарейный кабель TD50A-M8-1-2x6
Батарейный кабель TD50A-M8-2-2x6
Батарейный кабель TD50A-TD50A-2-2x6
Батарейный кабель TD50A-TD50A-3-2x6
Батарейный кабель TD50A-TD50A-4-2x6
Батарейный кабель TD50A-TD50A-5-2x6
