ИБП SR1101L (1000 ВА)

Артикул:
2075
Размеры:
411
x
483
x
89
Вес:
7
кг.
Ед. измерения:
шт
Есть в наличии
Количество:

Особенности ИБП SR1101L  (1000 ВА)

Установка и подключение

SR1101L предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

Для электропитания нагрузки используются следующие разъемы: одна евророзетка и три компьютерных розетки С13. Электропитание ИБП осуществляется через разъем С14.

Автономная работа

SR1101L оснащен встроенным зарядным устройством (ток 5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

Зависимость времени автономной работы SR1101L на внешних батареях от уровня нагрузки:

Батарейные модули/стеллажи

Суммарная

ёмкость АБ,

Ач

Габариты

(ДхШхВ),

мм

Время автономной работы, мин
Уровень нагрузки, % 10 20 30 40 50 60 70 80 90 100
Батарейный модуль BMR-36-9 9 2Ux483x400 120 45 25 20 15 12 10 8 7 5
Батарейный модуль BMR-36-18 18 2Ux483x400 270 120 65 45 35 30 25 20 17 15
Батарейный модуль BMR-36-27 27 2Ux483x550 440 210 120 70 55 45 40 35 30 27
Батарейный модуль BMR-36-36 36 2Ux483x550 600 270 190 120 80 70 55 45 42 37
Батарейный модуль BMR-36-45 45 2Ux483x700 730 340 230 160 120 90 70 60 55 45

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Внимание! Если вы приобретаете ИБП без батарейного модуля (см. раздел Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. категорию Аксессуары для ИБП АС). В базовой комплектации ИБП он отсутствует!

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Система охлаждения

Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

Защита

ИБП SR1101L имеет электронную систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения аварии.

Благодаря наличию электронного байпаса при перегрузке ИБП или выходе его из строя выполняется автоматический перевод питания нагрузки на сеть.

Средства мониторинга

SR1101L имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения (карты имонитортинга) со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Преимущества ИБП SR1101L

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 45 мин (за счёт подключения внешних батарейных модулей) или до 11 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • большой выбор дополнительных аксессуаров.

Высокая надёжность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики ИБП SR1101L (1000 ВА)

Общие
Полная мощность, кВА 1
Активная мощность, кВт 0,9
Форм-фактор в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трёхпроводная (L, N, PE)
Совместимость с генератором есть
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-55
Входной коэффициент мощности 0,99
Максимальный входной ток, А 7
Плавный пуск есть
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 4,5
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ есть
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 36
Номинальный ток заряда встроенного ЗУ, А 5
Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт есть
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от «глубокого» разряда батарей есть
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас есть
Панель управления и интерфейсы
ЖК-дисплей отображение состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъёмный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (1 шт.)
Надёжность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 70000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 411х483х89
Высота установки в стойку, U 2
Масса, кг 7
Цвет корпуса серый

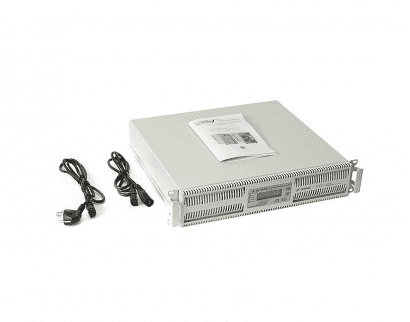

КОМПЛЕКТАЦИЯ
ИБП переменного тока SR1101L 1 шт.
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Гарантийный талон 1 шт.

Аксессуары для ИБП SR1101L

С ИБП SR1101L совместимы следующие аксессуары, характеристики и цены которых можно просмотреть в категории "Аксессуары для ИБП переменного тока и инверторных стабилизаторов":

Средства мониторинга (употребляются два эквивалентных названия "карта мониторинга" или "плата расширения интерфейсов"):
Плата расширения интерфейсов «Штиль» IC-SNMP/WEB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts
Плата расширения интерфейсов «Штиль» IC-RS232/Dry Contacts
Батарейные модули в стойку:
Батарейный модуль ВМR-36-09
Батарейный модуль ВМR-36-18
Батарейный модуль ВМR-36-27
Батарейный модуль ВМR-36-36
Батарейный модуль ВМR-36-45
Батарейный модуль ВМR-36-48
Батарейный модуль ВМR-36-60
Зарядные устройства в стойку:
Зарядное устройство ВСR-36-10
Зарядное устройство ВСR-36-20
Блоки розеток:
Блок розеток PDU-8xSchuko-Schuko
Блок розеток PDU-8xC13-Schuko
Комплект для монтажа в стойку
Модули защиты батарей:
Модуль защиты батарей ВPM-01-C-B
Модуль защиты батарей ВPM-01-C-B/2
Модули и шкафы внешнего байпаса:
Модуль внешнего байпаса EBM-01-RC
Модули распределения:
Модуль распределения PDM-01-1CL
Модуль распределения PDM-01-3CL
Модуль распределения PDM-01-3CL-1
Модуль распределения PDM-01-3CL-1P
Модуль распределения PDM-01-3CL-2A
Модуль распределения PDM-01-3CL-2AP
Модуль распределения PDM-01-3CL-1S
Модуль распределения PDM-01-3CL-1PS
Модуль распределения PDM-01-3CL-2AS
Модуль распределения PDM-01-3CL-2APS
Модуль распределения PDM-01-2C-1S
Модуль распределения PDM-01-2C-1PS
Батарейные кабели:
Батарейный кабель TD50A-M5-1-2x6
Батарейный кабель TD50A-M5-2-2x6
Батарейный кабель TD50A-M6-1-2x6
Батарейный кабель TD50A-M6-2-2x6
Батарейный кабель TD50A-M8-1-2x6
Батарейный кабель TD50A-M8-2-2x6
Батарейный кабель TD50A-TD50A-2-2x6
Батарейный кабель TD50A-TD50A-3-2x6
Батарейный кабель TD50A-TD50A-4-2x6
Батарейный кабель TD50A-TD50A-5-2x6
