ИБП постоянного тока PS1240G 19"

Артикул:
2113
Размеры:
315
x
482
x
88
Вес:
7
кг.
Ед. измерения:
шт
Нет в наличии
Количество:

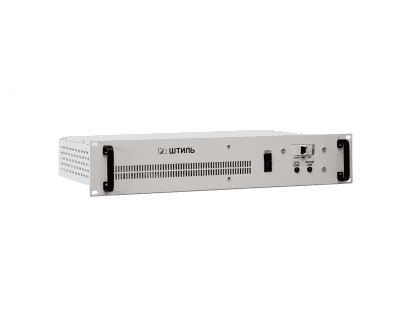

Конструктивное исполнение ИБП постоянного тока «Штиль» PS1240G 19"

Конструктивно изделие выполнено в виде 19-дюймового модуля высотой 2U. На фронтальной стороне ИБП размещены:

  • выключатель СЕТЬ, предназначенный для отключения и включения изделия;
  • автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
  • светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
  • светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.

На задней панели размещены:

  • сетевая вилка для подключения сети;
  • выводы для подключения аккумуляторных батарей;
  • выводы для подключения нагрузки;
  • выводы для подключения дистанционной сигнализации аварии изделия («сухие» контакты).

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS1240G 19" построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества ИБП PS1240G 19"

Отличные технические характеристики

  • широкий диапазон входного переменного напряжения – 180-264 В;
  • диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
  • точность стабилизации выходного постоянного напряжения – ±0,2%;
  • помехоподавляющие входные и выходные фильтры;
  • КПД – 82%;
  • принудительное охлаждение.

Функциональность и надёжность

  • защита от перегрузки и КЗ с автовосстановлением;
  • ограничение тока заряда АБ;
  • защита от «глубокого» разряда и неправильной полярности АБ;
  • автоматический заряд/подзаряд АБ в буферном режиме;
  • «сухие» контакты;
  • срок службы – не менее 20 лет.

Технические характеристики ИБП постоянного тока PS1240G 19"

Общие
Форм-фактор в стойку
Тип выпрямителя импульсный
Страна производитель Россия
Отсек для установки аккумуляторных батарей нет (только внешние батареи)
Входные характеристики
Номинальное переменное напряжение, В 220
Рабочий диапазон переменного напряжения, В 180-264
Номинальная частота, Гц 50
Выходные характеристики
Номинальное напряжение постоянного тока, В 12
Номинальное напряжение при работе от сети, В 13,7
Точность стабилизации напряжения при работе от сети, % ±0,2
Диапазон напряжения при работе от АБ, В 10,5-13,7
Среднеквадратичное значение пульсаций напряжения, мВ не более 150
Постоянный ток, А 40
КПД, % 82
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Ток заряда АБ, А не более 3
Функционал управления АБ защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме
Холодный старт опция
Панель управления и интерфейсы
Светодиодная индикация наличие входного и выходного напряжения
«Сухие» контакты есть
Надёжность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -60 до +50
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150 000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ДхШхВ (без упаковки), мм 315x482x88
Высота установки в стойку, U 2
Масса, кг 7
Цвет корпуса серый
КОМПЛЕКТАЦИЯ
ИБП постоянного тока PS1240G 19" 1 шт.
Розетка сетевая кабельная 1 шт.
Руководство по эксплуатации 1 шт.

АКСЕССУАРЫ ДЛЯ ИБП PS1240G 19"

Аккумуляторный модуль АМТ12-7-6 (20 А) - цену и характеристики можно посмотреть в разделе "Аккумуляторные модули"
