ИБП постоянного тока PS1205D
Конструктивное исполнение ИБП постоянного тока «Штиль» PS1205D

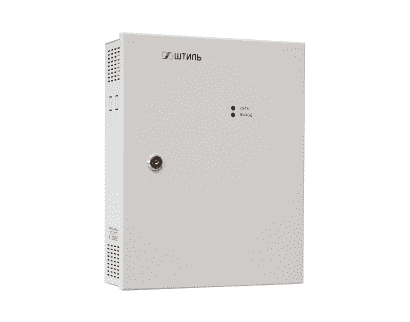

Источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторной батареи ёмкостью 7 или 17 Ач. Передняя панель изделия снабжена светодиодными индикаторами наличия входного и выходного напряжения. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.
Принцип работы
ИБП постоянного тока «Штиль» PS1205D построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать её ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Преимущества ИБП PS1205D
Отличные технические характеристики
- широкий диапазон входного переменного напряжения – 85-264 В;
- диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
- точность стабилизации выходного постоянного напряжения – ±0,2%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- естественное охлаждение.
Функциональность и надежность
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 20 лет.
Технические характеристики ИБП постоянного тока PS1205D
Общие | |
Форм-фактор | настенный |
Тип выпрямителя | импульсный |
Страна производитель | Россия |
Отсек для установки аккумуляторных батарей | есть |
Входные характеристики | |
Номинальное переменное напряжение, В | 220 |
Рабочий диапазон переменного напряжения, В | 85-264 |
Номинальная частота, Гц | 50 |
Выходные характеристики | |
Номинальное напряжение постоянного тока, В | 12 |
Номинальное напряжение при работе от сети, В | 13,7 |
Точность стабилизации напряжения при работе от сети, % | ±0,2 |
Диапазон напряжения при работе от АБ, В | 10,5-13,7 |
Среднеквадратичное значение пульсаций напряжения, мВ | не более 150 |
Постоянный ток, А | 5 |
КПД, % | 82 |
Аккумуляторные батареи (АБ) | |
Наличие встроенных батарей | нет |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Количество встраиваемых АБ 12 В, шт. | 1 |
Ёмкость встраиваемых АБ, Ач | 7 или 17 |
Ток заряда АБ, А | не более 0,8 |
Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
Панель управления и интерфейсы | |
Светодиодная индикация | наличие входного и выходного напряжения |
«Сухие» контакты | есть |
Надёжность и эксплуатационные характеристики | |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -60 до +50 |
Тип охлаждения | естественное (безвентиляторное) |
Срок службы, лет | не менее 20 |
Наработка на отказ, ч | не менее 150 000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Габаритные размеры ДхШхВ (без упаковки), мм | 88x260x330 |
Масса, кг | 3,2 |
Цвет корпуса | серый |
КОМПЛЕКТАЦИЯ | |
ИБП постоянного тока PS1205D | 1 шт. |
Руководство по эксплуатации | 1 шт. |
