ИБП постоянного тока PS1205B

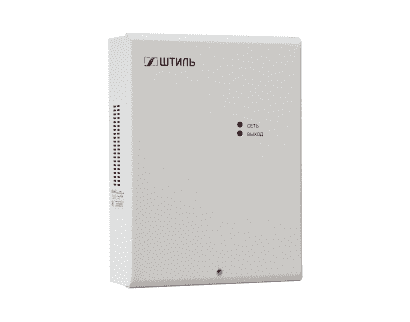

Конструктивное исполнение ИБП постоянного тока «Штиль» PS1205B

Источник питания выполнен в виде модуля настенного крепления с отсеком для установки аккумуляторной батареи ёмкостью 7 Ач. Передняя панель изделия снабжена светодиодными индикаторами наличия входного и выходного напряжения. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.

Принцип работы

ИБП постоянного тока «Штиль» PS1205B построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать её ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

Преимущества ИБП PS1205B

Отличные технические характеристики

• широкий диапазон входного переменного напряжения – 85-264 В;
• диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
• точность стабилизации выходного постоянного напряжения – ±0,2%;
• помехоподавляющие входные и выходные фильтры;
• КПД – 82%;
• естественное охлаждение.

Функциональность и надежность

• защита от перегрузки и КЗ с автовосстановлением;
• ограничение тока заряда АБ;
• защита от «глубокого» разряда и неправильной полярности АБ;
• автоматический заряд/подзаряд АБ в буферном режиме;
• «сухие» контакты;
• срок службы – не менее 20 лет.

Технические характеристики ИБП постоянного тока PS1205B
