Электронный байпас STS3000К с контроллером
Артикул:
2145
Размеры:
380
x
483
x
44
Вес:
4
кг.
Под заказ
Количество:
Свяжитесь с нами насчет цены

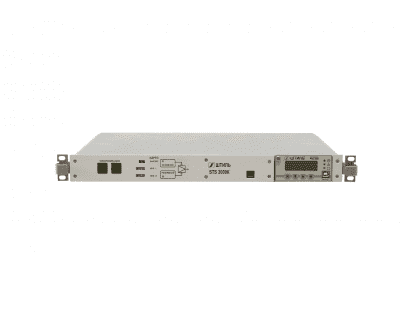

Электронный байпас STS3000K выполнен в виде 19" модуля высотой 1U для установки в 19” шкаф или стойку. На передней панели расположено два разъема для подключения кабелей синхронизации, а также система индикации и управления контроллера и USB-разъем. На задней панели расположены:
- переключатель режимов работы;
- клеммные колодки для подключения нагрузки и сети переменного тока;
- вывод заземления корпуса байпаса и разъем RS-485.
- разъём TCP/IP;
- клеммная колодка «сухих контактов»;
- разъем для подключения кабеля питания контроллера (постоянное напряжение 18-72 В).
Для подключения выходов инверторов STS3000K оснащен клеммными колодками.
STS3000K имеет два режима работы:
- on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора;
- off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети.
Режим работы настраивается на производстве и оговаривается при заказе.
Технические характеристики и комплектация электронного байпаса STS3000К
| Общие | |
| Совместимость | инверторы PS 24/700С-P-1 и PS 24/700С-P-2, PS 220/700С-P-1 и PS 220/700С-P-2 |
| Тип аксессуара | электронные байпасы |
| Коммутируемая мощность, ВА/Вт | 4000/3000 |
| Форм-фактор | в стойку |
| Страна производитель | Россия |
| Входные характеристики | |
| Рабочий диапазон входного постоянного напряжения, В | 18-72 |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 180-250 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 48-52 |
| Максимальный входной ток, А | 19 |
| Входные характеристики (в режиме байпас) | |
| Нижний порог отключения байпаса, В | 180 ± 2 |
| Нижний порог включения байпаса, В | 195 ± 2 |
| Верхний порог отключения байпаса, В | 250 ± 2 |
| Верхний порог включения байпаса, В | 235 ± 2 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | ≤12 |
| Панель управления и интерфейсы | |
| USB | есть |
| Ethernet | опция |
| RS-485 | есть |
| Сухие контакты | есть |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -50 до +50 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 380х483х44 |
| Высота установки в стойку, U | 1 |
| Масса, кг | 4 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Электронный байпас STS3000К | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
