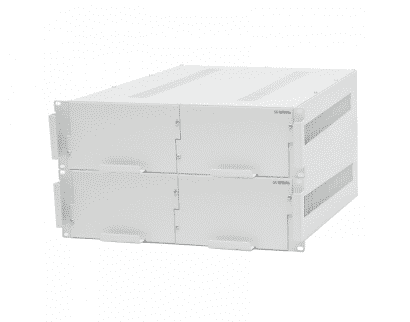

Батарейный модуль BMR-192-12-С
Батарейный модуль BMR-192-12-С оснащён необходимым функционалом по контролю работы встроенных батарей:
- мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
- тестом ёмкости;
- защитой от глубокого разряда (LVD);
- термокомпенсацией заряда.
Важной особенностью батарейного модуля является возможность замены аккумуляторных батарей без демонтажа самого устройства. Это достигается благодаря наличию фронтального доступа к выдвижным блокам аккумуляторных батарей. Модуль подсоединяется к ИБП через разъем TD50A «Андерсон».
Номинальное напряжение группы АБ в модуле составляет 192 В. В нём установлено 16 аккумуляторных батарей 12 В ёмкостью по 12 Ач. Суммарная ёмкость батарей в модуле составляет 12 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Внимание!
Точный расчёт требуемой ёмкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефону +7 (812) 955-44-33, или отправьте Ваш запрос на адрес info@shtyl-spb.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Технические характеристики батарейного модуля BMR-192-12-С
| Общие | |
| Совместимость | однофазные ИБП SR1106L, SR1110L, SR3110L |
| Тип аксессуара | батарейные модули |
| Число фаз ИБП | 1 в 1, 3 в 1 |
| Форм-фактор | в стойку |
| Страна производитель | Россия |
| Аккумуляторные батареи (АБ) | |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 192 |
| Количество встроенных АБ 12В, шт. | 16 |
| Ёмкость одной 12-вольтовой АБ, Ач | 12 |
| Суммарная ёмкость АБ в модуле, Ач | 12 |
| Функционал управления АБ | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция) |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Подключение | |
| Тип разъёма для подключения к ИБП | разъём TD50A |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
| Механические характеристики | |
| Габаритные размеры ВхШхГ (без упаковки), мм | 400х483х266 |
| Высота установки в стойку, U | 6 |
| Масса, кг | 76 |
| Цвет корпуса | серый |
Комплектация
Батарейный модуль BMR-192-12-С: 1 шт.
Аккумуляторные батареи 12 В, 12 Ач: 16 шт.
Батарейный кабель TD50A-TD50A-1-2x6: 1 шт.
Батарейный кабель TD50А-T-1-2х6: 1 шт.
Руководство по эксплуатации: 1 шт.
