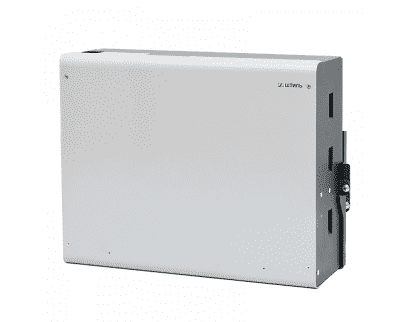

Батарейный модуль BM-24-18
Батарейный модуль BM-24-18 имеет широкий функционал по контролю работы встроенных батарей:
- мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
- тестирование ёмкости;
- защиту от глубокого разряда (LVD);
- термокомпенсацию заряда.
Для соединения с ИБП в модуле предусмотрен разъём TD50A «Андерсон».
Номинальное напряжение группы АБ в модуле составляет 24 В. В нём установлены четыре аккумуляторные батареи 12 В (две группы, по 2 батареи в каждой) ёмкостью по 9 Ач. Суммарная ёмкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Время автономной работы ИБП SW500L, мин | 360 | 180 | 90 | 65 | 50 | 40 | 33 | 28 | 25 | 22 |
Внимание!
Точный расчёт требуемой ёмкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (812) 365-23-80, +7 921 955-44-33 или отправьте Ваш запрос на адрес info@shtyl-spb.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
Технические характеристики батарейного модуля BM-24-18
| Общие | |
| Совместимость | однофазный ИБП SW500L |
| Тип аксессуара | батарейные модули |
| Число тфаз ИБП | 1 в 1 |
| Форм-фактор | настенный |
| Страна производитель | Россия |
| Аккумуляторные батареи (АБ) | |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 24 |
| Количество встроенных АБ 12В, шт. | 4 |
| Ёмкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная ёмкость АБ в модуле, Ач | 18 |
| Функционал управления АБ | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция) |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Подключение | |
| Тип разъема для подключения к ИБП | TD50A |
| Надёжность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
| Механические характеристики | |
| Габаритные размеры ДхШхВ (без упаковки), мм | 116х357х297 |
| Масса, кг | 15 |
| Цвет корпуса | серый |
| КОМПЛЕКТАЦИЯ | |
| Батарейный модуль BMT-36-09 | 1 шт. |
| Кронштейн для настенного крепления | 1 шт. |
| Аккумуляторные батареи 12 В, 9 Ач | 4 шт. |
| Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
